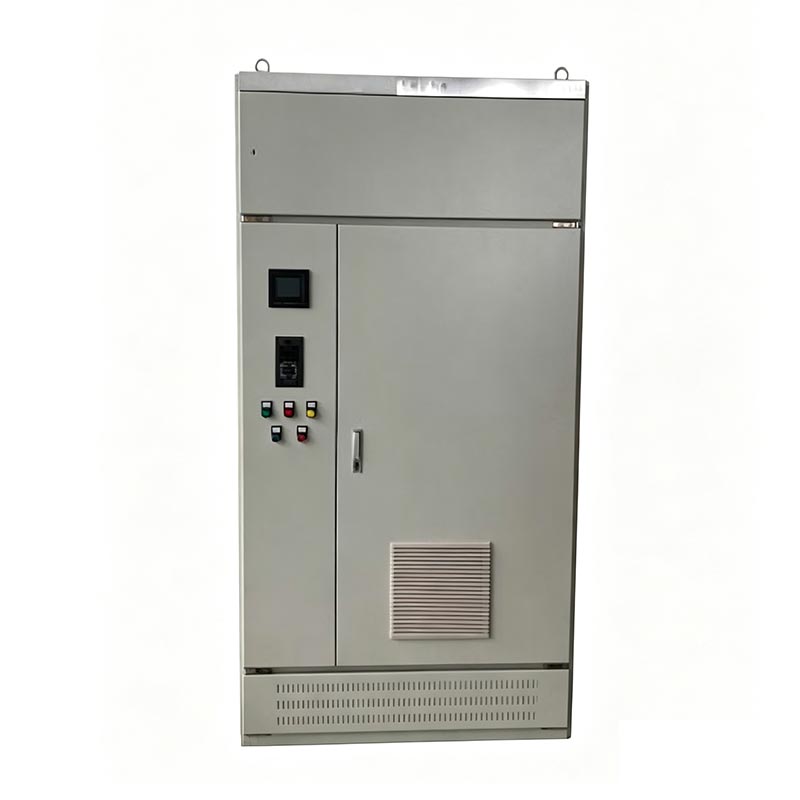

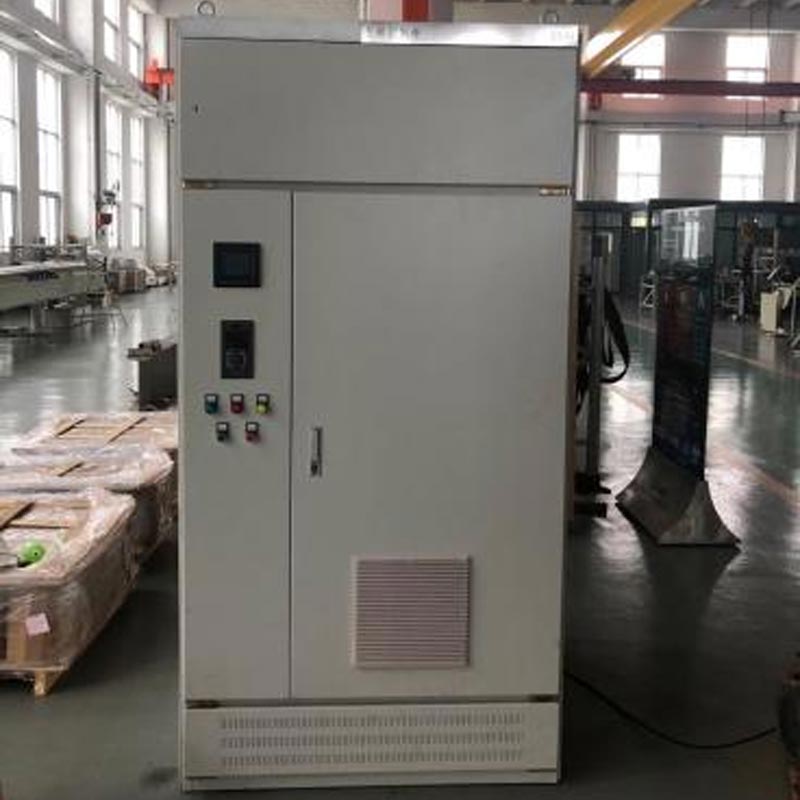

The Variable Speed Drive Electrical Control Cabinet is the core control device for submersible pump systems . ບໍ່ຄືກັບ ກ່ອງຄວບຄຸມຄວາມໄວຄົງທີ່ແບບດັ້ງເດີມ, ມັນສາມາດປັບຄວາມໄວປັ໊ມໄດ້ຢ່າງເສລີແລະບໍ່ມີຂັ້ນຕອນ. ມັນສາມາດຈັບຄູ່ການໄຫຼຂອງນ້ໍາທີ່ແຕກຕ່າງກັນ ແລະຄວາມກົດດັນໃຫ້ເຫມາະສົມກັບການປ່ຽນແປງສະພາບດີແລະປະລິມານນ້ໍາ. ມັນເຮັດວຽກຢ່າງຫມັ້ນຄົງໃນການຈັດສົ່ງນ້ໍາໃນນ້ໍາ, ເລິກດີ ໂຄງການການສະຫນອງນ້ໍາແລະການນໍາໃຊ້ນ້ໍາ, ການແກ້ໄຂບັນຫາຂອງການນໍາໃຊ້ພະລັງງານສູງແລະຄວາມເສຍຫາຍງ່າຍຂອງ ອຸປະກອນຄວບຄຸມພື້ນເມືອງ.
● ການປ້ອງກັນແຮງດັນໄຟຟ້າ
● ການປົກປ້ອງປັດຈຸບັນສາມຂັ້ນຕອນ
● ປ້ອງກັນການໂຫຼດເກີນ
● ປ້ອງກັນການໂຫຼດໄດ້
● ປ້ອງກັນແຮງດັນຕໍ່າກວ່າ
● ເລີ່ມຊັກຊ້າ
● ການປິດເຄື່ອງຊັກຊ້າ
● ການບັນທຶກປະຈຸບັນ
| ລາຍການ | ຂໍ້ມູນຈໍາເພາະ |
| ພະລັງງານມໍເຕີ | 5.5–400 kW |
| ແຮງດັນຂາເຂົ້າ | 380V–690V |
| ຄວາມຖີ່ | 50/60 Hz |
| ຄວາມຖີ່ຂອງຜົນຜະລິດ | 0–60 Hz |
| ວິທີການຄວບຄຸມ | ການຄວບຄຸມ vector / V / F ການຄວບຄຸມ |
| ວິທີການເລີ່ມຕົ້ນ | Soft Start |
| ລະດັບການປົກປ້ອງ | IP54 / IP55 / IP65 |
| ວິທີການເຮັດຄວາມເຢັນ | ອາກາດບັງຄັບ |
| ອຸນຫະພູມປະຕິບັດງານ | -20°C ຫາ +50°C |
| ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ | ≤95% (ບໍ່ condensing) |
| ຈໍສະແດງຜົນ | LCD / ຫນ້າຈໍສໍາຜັດ |
| ການສື່ສານ | Modbus RTU, PLC, SCADA |
| ການຕິດຕັ້ງ | ຕິດຝາ / ພື້ນຢືນ |
ການເລືອກຕູ້ຄວບຄຸມໄຟຟ້າຂອງຕົວປ່ຽນແປງຄວາມໄວທີ່ຖືກຕ້ອງແມ່ນຂຶ້ນກັບທັງປ້ຳແລະການປະຕິບັດ ສະພາບແວດລ້ອມ.
| ລາຍການການຄັດເລືອກ | ຄໍາແນະນໍາ |
| ພະລັງງານມໍເຕີ | 5.5–400 kW |
| ແຮງດັນຂາເຂົ້າ | 380V / 400V / 415V / 460V / 690V |
| ຄວາມຖີ່ | 50Hz / 60Hz |
| ປະເພດປັ໊ມ | ESP / Deep Well / ອຸນຫະພູມສູງ / ການໄດ້ຮັບນ້ໍາ |
| ການຕິດຕັ້ງ | ພາຍໃນ / ນອກ |
| ລະດັບການປົກປ້ອງ | IP54 / IP55 / IP65 |
| ວິທີການເຮັດຄວາມເຢັນ | ບັງຄັບໃຫ້ລະບາຍອາກາດ |
| ການສື່ສານ | Modbus RTU / Profibus / Ethernet (ທາງເລືອກ) |
| ໂໝດຄວບຄຸມ | ຄູ່ມື / ອັດຕະໂນມັດ / ໄລຍະໄກ |
| HMI | ຈໍສະແດງຜົນ LCD ຫຼືຫນ້າຈໍສໍາຜັດ |
● ຮູບແບບປໍ້າ
● ພະລັງງານມໍເຕີ
● ລະດັບແຮງດັນ
● ອັນດັບປັດຈຸບັນ
● ອັດຕາການໄຫຼທີ່ຕ້ອງການ
● ຕ້ອງການຄວາມກົດດັນໄຫຼອອກ
● ສະພາບແວດລ້ອມການຕິດຕັ້ງ
● ຄວາມຕ້ອງການການສື່ສານ

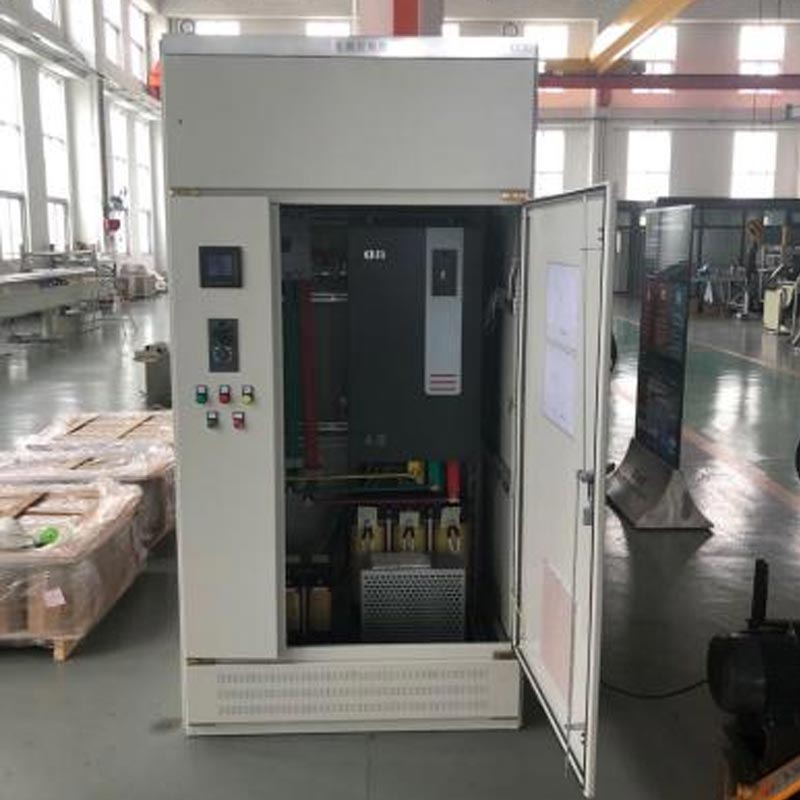

ຕູ້ຄວບຄຸມໄຟຟ້າທີ່ມີຄວາມໄວຕົວປ່ຽນແປງໄດ້ໃຊ້ຊິ້ນສ່ວນໄຟຟ້າທີ່ມີຄຸນນະພາບສູງແລະຜະນຶກເຂົ້າກັນຢ່າງແຂງແຮງ ຫອຍ. ມັນມີການປະຕິບັດການກັນຝຸ່ນ, ກັນນ້ໍາແລະຕ້ານການແຊກແຊງ, ທີ່ເຫມາະສົມສໍາລັບການ harsh ນອກແລະໃຕ້ດິນ ສະພາບແວດລ້ອມ. ໂມດູນການແປງຄວາມຖີ່ໃນຕົວຂອງມັນເຮັດວຽກໄດ້ໄວແລະຖືກຕ້ອງເພື່ອປັບຄວາມໄວຂອງເຄື່ອງສູບນ້ໍາໃນຕົວຈິງ ເວລາ. ຕູ້ນີ້ຍັງມີການປົກປ້ອງຄວາມປອດໄພຢ່າງສົມບູນ, ລວມທັງ overload, overvoltage, undervoltage, ວົງຈອນສັ້ນແລະ ການປົກປ້ອງສູນເສຍໄລຍະ, ເພື່ອຫຼີກເວັ້ນການຄວາມເສຍຫາຍຂອງອຸປະກອນແລະການຮັບປະກັນການປະຕິບັດການສູບນ້ໍາທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.
ຕູ້ຄວບຄຸມໄຟຟ້າຄວາມໄວຕົວປ່ຽນແປງມີຂໍ້ດີການປະຫຍັດພະລັງງານຢ່າງຈະແຈ້ງ. ເຄື່ອງປ້ຳຄວາມໄວຄົງທີ່ແບບດັ້ງເດີມ ເສຍພະລັງງານຫຼາຍເມື່ອຄວາມຕ້ອງການນໍ້າມີໜ້ອຍ. ຕູ້ນີ້ປັບພະລັງງານການເຮັດວຽກຕາມການໂຫຼດຕົວຈິງ, ປະຫຍັດ 20%-30% ພະລັງງານ. ມັນສະຫນັບສະຫນູນການເລີ່ມຕົ້ນອ່ອນແລະການຢຸດອ່ອນໆ, ຫຼີກເວັ້ນການກະທົບກະທັນຫັນໃນປະຈຸບັນແລະການສັ່ນສະເທືອນກົນຈັກ. ມັນຫຼຸດຜ່ອນການສູບ ແລະການສວມໃສ່ທໍ່, ຍືດອາຍຸການບໍລິການ, ແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນພື້ນທີ່ນ້ໍາມັນ, ອຸດສາຫະກໍາ, ນ້ໍາເລິກແລະນ້ໍາໃນນ້ໍາ. ໂຄງການ.
● ຜູ້ຜະລິດມືອາຊີບທີ່ມີຄວາມຊ່ຽວຊານໃນລະບົບການຄວບຄຸມ ESP
● ປະສົບການທີ່ອຸດົມສົມບູນໃນບ່ອນເກັບນ້ຳມັນ ແລະ ການນຳໃຊ້ດີນເລິກ
●ການອອກແບບໄຟຟ້າທີ່ກໍາຫນົດເອງສໍາລັບໂຄງການທີ່ແຕກຕ່າງກັນ
● ເທັກໂນໂລຍີການແປງຄວາມຖີ່ທີ່ໝັ້ນຄົງ
● ການທົດສອບໂຮງງານຢ່າງເຂັ້ມງວດກ່ອນການຂົນສົ່ງ
● ປະກອບເອກະສານດ້ານວິຊາການໃຫ້ຄົບຖ້ວນ
● ສະຫນັບສະຫນູນວິສະວະກໍາໄວ
●ປະສົບການສົ່ງອອກທົ່ວໂລກ
● ການບໍລິການຫຼັງການຂາຍທີ່ເຊື່ອຖືໄດ້
● ການມີອາໄຫຼ່ໃນໄລຍະຍາວ
A1: ຕູ້ຄວບຄຸມນີ້ແມ່ນອຸປະກອນສະຫນັບສະຫນູນພິເສດສໍາລັບທຸກປະເພດຂອງ ປັ໊ມ submersible, ເຊັ່ນ: ປັ໊ມທີ່ມີອຸນຫະພູມສູງ, ປັ໊ມນ້ໍາເລິກແລະປັ໊ມນ້ໍາໃນນ້ໍາ. ມັນ ເໝາະ ສົມກັບນ້ ຳ ມັນ ໂຄງການສົ່ງອອກ, ການສະໜອງນ້ຳເລິກ ແລະ ໂຄງການຮັບນ້ຳໃນແມ່ນ້ຳ.
A2: ເມື່ອປຽບທຽບກັບກ່ອງຄວບຄຸມຄວາມໄວຄົງທີ່ແບບດັ້ງເດີມ, ຜະລິດຕະພັນສາມາດ ປັບຄວາມໄວປັ໊ມໄດ້ຢ່າງເສລີຕາມຄວາມຕ້ອງການ. ມັນປະຫຍັດພະລັງງານຫຼາຍ, ຫຼຸດຜ່ອນການສວມໃສ່ຂອງອຸປະກອນດ້ວຍການເລີ່ມຕົ້ນອ່ອນໆ, ແລະມີເຕັມ ການປົກປ້ອງຄວາມປອດໄພ, ເຮັດໃຫ້ການເຮັດວຽກຂອງປັ໊ມມີຄວາມຫມັ້ນຄົງ, ປອດໄພແລະປະຫຍັດພະລັງງານ
A3: ແມ່ນແລ້ວ. ມັນຮັບຮອງເອົາແກະອຸດສາຫະກໍາຜະນຶກເຂົ້າກັນແລະມີຄຸນນະພາບສູງ ພາກສ່ວນພາຍໃນ. ມັນເປັນຂີ້ຝຸ່ນ, ກັນນ້ໍາແລະຕ້ານການແຊກແຊງ, ແລະສາມາດເຮັດວຽກໄດ້ຢ່າງຫມັ້ນຄົງໃນຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນແລະນອກ ສິ່ງແວດລ້ອມສໍາລັບການຂຸດຄົ້ນນ້ໍາມັນ, ດີນ້ໍາແລະໂຄງການນ້ໍານ້ໍາ.
ພວກເຮົາປະຕິບັດຕາມການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດສໍາລັບທຸກໆຕູ້ຄວບຄຸມໄຟຟ້າທີ່ມີຄວາມໄວທີ່ປ່ຽນແປງໄດ້. ແຕກຕ່າງຈາກ ທຳ ມະດາ ການກວດສອບພາກສ່ວນດຽວ, ຕູ້ຂອງພວກເຮົາທັງຫມົດແມ່ນໄດ້ຖືກທົດສອບດ້ວຍຊຸດປັ໊ມ submersible ທີ່ກົງກັນກ່ອນທີ່ຈະຈັດສົ່ງ. ອຸປະກອນແຕ່ລະຄົນ ຜ່ານການທົດສອບແລ່ນເຕັມ, ການທົດສອບການປັບຄວາມໄວແລະການທົດສອບການຈໍາລອງການໂຫຼດ. ການທົດສອບການຈັບຄູ່ປັ໊ມທີ່ແທ້ຈິງນີ້ຮັບປະກັນທີ່ສົມບູນແບບ ການປະສານງານລະຫວ່າງຕູ້ແລະປັ໊ມ. ຜະລິດຕະພັນທັງຫມົດແມ່ນສົ່ງພຽງແຕ່ຫຼັງຈາກຜ່ານການທົດສອບການຈັບຄູ່ທີ່ສົມບູນ, ເພື່ອຮັບປະກັນການປະຕິບັດພາກສະຫນາມທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.
ພວກເຮົາມີປະສົບການອັນອຸດົມສົມບູນໃນການພັດທະນາແລະການຜະລິດອຸປະກອນຄວບຄຸມປັ໊ມ submersible. ໄດຣຟ໌ຄວາມໄວທີ່ປ່ຽນແປງໄດ້ທັງໝົດ ຜະລິດຕະພັນຕູ້ຄວບຄຸມໄຟຟ້າໄດ້ຮັບການທົດສອບຢ່າງເຂັ້ມງວດ, ມີຄຸນນະພາບທີ່ຫມັ້ນຄົງແລະອັດຕາການລົ້ມເຫຼວຕ່ໍາ. ພວກເຮົາສະຫນັບສະຫນູນການປັບແຕ່ງ ພາລາມິເຕີແລະຫນ້າທີ່ໃຫ້ເຫມາະສົມກັບປັ໊ມທີ່ແຕກຕ່າງກັນແລະເງື່ອນໄຂການເຮັດວຽກ. ພວກເຮົາໃຫ້ຄໍາປຶກສາດ້ານການຂາຍທີ່ສົມບູນ, ການຊີ້ນໍາຢູ່ສະຖານທີ່ແລະການບໍລິການບໍາລຸງຮັກສາຫລັງການຂາຍ. ຜະລິດຕະພັນຂອງພວກເຮົາຖືກຂາຍໃນທົ່ວໂລກ, ໃຫ້ບໍລິການນ້ໍາມັນຕ່າງໆ, ນ້ໍາ ໂຄງການກໍ່ສ້າງນ້ຳສ້າງ ແລະ ນ້ຳໃນແມ່ນ້ຳຂອງ ດ້ວຍການແກ້ໄຂການຄວບຄຸມທີ່ຄຸ້ມຄ່າ ແລະ ໝັ້ນຄົງ.
