ນີ້ສາຍໄຟເປັນສາຍທີ່ຈັບຄູ່ສະເພາະສໍາລັບ ESPs, ມີສົ້ນຫນຶ່ງເຊື່ອມຕໍ່ກັບສາຍນໍາແລະອີກສົ້ນກັບກ່ອງເຊື່ອມຕໍ່ດ້ານ, ສະຫນອງການສະຫນັບສະຫນູນການສົ່ງໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ສໍາລັບອຸປະກອນ. ການຈັດປະເພດຕາມຮູບຮ່າງຂອງພາກກາງຂອງ conductor, ສາຍໄຟແມ່ນມີຢູ່ໃນສອງປະເພດໂຄງສ້າງ: ວົງກົມແລະຮາບພຽງ. ໂຄງສ້າງຂອງມັນແມ່ນຢູ່ໃນລໍາດັບດັ່ງຕໍ່ໄປນີ້: ແຂງ (ຫຼື stranded) conductor ທອງແດງໄດ້ຕະຫຼອດ, ຊັ້ນ insulation, ຊັ້ນກາບ, ຊັ້ນ braided (ຊັ້ນກາບນອກ, ຊັ້ນຕື່ມ), ແລະເຫຼັກ tape ເກາະຊັ້ນປ້ອງກັນ.
ມາດຕະຖານສາກົນ: ISO 13628, IEEE 1017, IEEE 1018, IEEE 1019
ມາດຕະຖານແຫ່ງຊາດ: GB/T 16750
ມາດຕະຖານອຸດສາຫະກໍາ: API RP 11S1 , API RP 11S5 , API RP 11S6
ມາດຕະຖານວິສາຫະກິດ: AT-ST-008
●ກະແສໂຫຼດສູງ
●ທົນທານຕໍ່ອຸນຫະພູມສູງ
●ການຕິດຕັ້ງງ່າຍແລະເຊື່ອຖືໄດ້
●ທົນທານຕໍ່ການກັດກ່ອນ
| ຊຸດ AWG | ພື້ນທີ່ຕັດແຍກ (mm2) | ຈຳນວນຫຼັກ | ຈໍານວນຂອງ strands / ເສັ້ນຜ່າກາງຊື່ຂອງສາຍດຽວ (mm) | ລະດັບແຮງດັນ (kV) | ອຸນຫະພູມການເຮັດວຽກ (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3,4,5,6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6.54, 7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35, 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

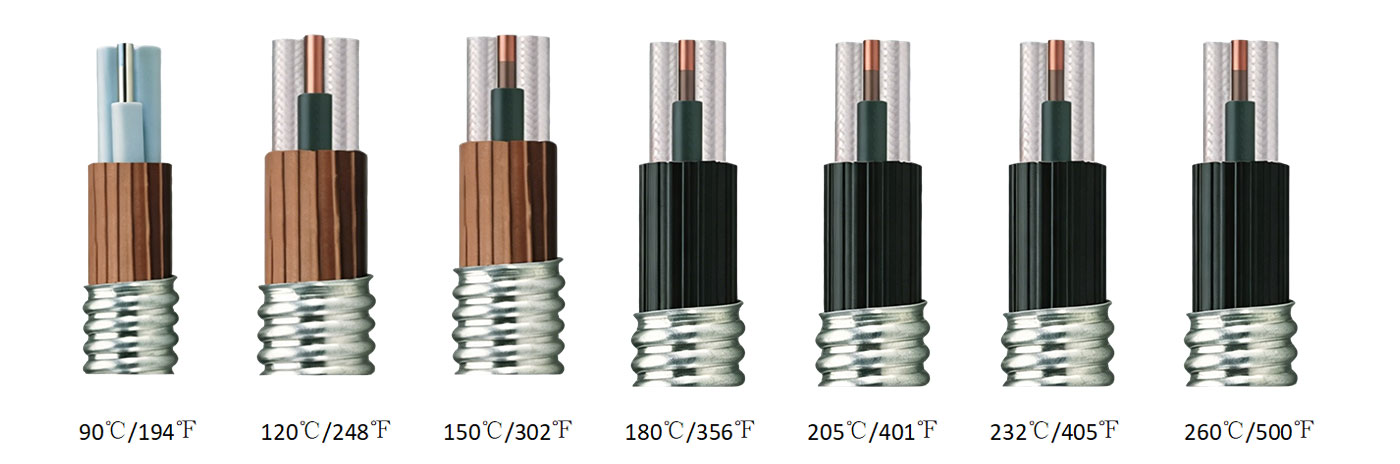

ສາຍຮອບ
| ລະຫັດ | ຄໍາອະທິບາຍ | ຕົວຫຍໍ້ | ລະຫັດ | ຄໍາອະທິບາຍ | ຕົວຫຍໍ້ |
| ວັດສະດຸຊັ້ນ insulation | ວັດສະດຸຊັ້ນຫຸ້ມເກາະ | ||||
| P | Polypropylene (ລວມທັງ polypropylene ທີ່ຖືກດັດແປງ) | PP(MPP) | - | ເທບເຫຼັກ Galvanized | GST |
| E | ຢາງເອທີລີນ propylene | EPDM | M | Monel Tape | MA |
| YJ | Polyethylene ຂ້າມເຊື່ອມຕໍ່ | XLPE | X | ເທບສະແຕນເລດ | SS316 |
| ແມ່ນແລ້ວ | Polyimide-F46 Composite Film + Ethylene Propylene Rubber Insulation | PI-FEP/EPDM | |||
| YF | Polyimide-F46 Composite Film + Perfluoroethylene Propylene Rubber Insulation | PI-FEP | |||
| ວັດສະດຸຊັ້ນກາບ | Braid Layer (ຊັ້ນ Filler) | ||||
| Q | ໂລຫະປະສົມ Lead | Pb-Alloy | Polytetrafluoroethylene | PTFE | |
| E | ຢາງເອທີລີນ propylene | EPDM | |||
| H | chlorosulfonated Polyethylene | CSM | Aramid Fiber Tape | AFT | |
| F | Perfluoroethylene Propylene | FEP | ເທບເສັ້ນໃຍ Nylon | NFT | |
| N | ຢາງ Nitrile | NBR | Polypropylene (ຊັ້ນ Cushion ທົນທານຕໍ່ນ້ໍາມັນ) | PP | |
| AWGSeries | ຂະໜາດສູງສຸດ | |||||
| ສາຍແບນ(ມມ×ມມ) | ສາຍເຄເບີ້ນຊົງກົມ(mm2) | ສາຍ MLE (ມມ×ມມ) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
A1: ສາຍ pump submersible ທີ່ອຸທິດຕົນໄດ້ຖືກອອກແບບເພື່ອສະຫນອງການສົ່ງໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ໃນສະພາບແວດລ້ອມໃຕ້ນ້ໍາ. ເມື່ອປຽບທຽບກັບສາຍໄຟຟ້າມາດຕະຖານ, ມັນປະກອບດ້ວຍການເສີມສ້າງ insulation ກັນນ້ໍາ, ການກໍ່ສ້າງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຊ່ວຍໃຫ້ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນນ້ໍາເລິກ, ລະບົບນ້ໍາເສຍແລະຄໍາຮ້ອງສະຫມັກອື່ນໆທີ່ submerged.
A2: ສາຍຮາບພຽງແມ່ນເປັນທີ່ນິຍົມໃນຄໍາຮ້ອງສະຫມັກ submersible ຈໍານວນຫຼາຍເນື່ອງຈາກວ່າໂຄງສ້າງຫນາແຫນ້ນຂອງເຂົາເຈົ້າຕ້ອງການພື້ນທີ່ການຕິດຕັ້ງຫນ້ອຍແລະງ່າຍທີ່ຈະເຫມາະເຂົ້າໄປໃນນ້ໍາແຄບຫຼືພື້ນທີ່ຈໍາກັດ. ການອອກແບບທີ່ມີຄວາມຍືດຫຍຸ່ນຍັງຊ່ວຍຫຼຸດຜ່ອນການບິດ, ຄວາມກົດດັນງໍແລະຄວາມເສຍຫາຍທາງກົນຈັກໃນລະຫວ່າງການຕິດຕັ້ງແລະບໍາລຸງຮັກສາປັ໊ມ.
A3: ສາຍເຄເບີ້ນໃຊ້ວັດສະດຸ insulation ທີ່ມີຄຸນນະພາບສູງແລະກາບດ້ານນອກປ້ອງກັນເພື່ອປ້ອງກັນການເຈາະນ້ໍາ, ອາຍຸແລະຄວາມເສຍຫາຍຕໍ່ສິ່ງແວດລ້ອມ. ກ່ອນທີ່ຈະສົ່ງ, ສາຍແຕ່ລະສາຍໄດ້ຖືກທົດສອບສໍາລັບການປະຕິບັດ insulation, ການຕໍ່ຕ້ານນ້ໍາແລະຄວາມທົນທານຂອງກົນຈັກເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພໃນຄວາມຕ້ອງການພາຍໃຕ້ນ້ໍາ.
A4: ແມ່ນແລ້ວ. AOTE TIANJIN PUMP CO.,LTD. ສະຫນອງທາງເລືອກໃນການປັບແຕ່ງລວມທັງຄວາມຍາວສາຍ, ຈໍານວນຫຼັກ, ຂໍ້ມູນສະເພາະຕົວນໍາແລະອຸປະກອນກາບນອກ. ການຕັ້ງຄ່າສາຍສາມາດຖືກຈັບຄູ່ກັບການຈັດອັນດັບພະລັງງານຂອງປັ໊ມທີ່ແຕກຕ່າງກັນ, ຄວາມເລິກຂອງການຕິດຕັ້ງແລະສະພາບແວດລ້ອມການດໍາເນີນງານ.
A5: ການເລືອກສາຍຄວນພິຈາລະນາປັດໃຈຈໍານວນຫນຶ່ງ, ລວມທັງພະລັງງານປັ໊ມ, ແຮງດັນທີ່ມີການຈັດອັນດັບ, ຄວາມເລິກຂອງການຕິດຕັ້ງ, ອຸນຫະພູມປະຕິບັດງານ, ຄຸນນະພາບນ້ໍາແລະຄວາມຕ້ອງການກົນຈັກ. ການເລືອກຂະຫນາດຕົວນໍາທີ່ຖືກຕ້ອງແລະໂຄງສ້າງປ້ອງກັນຈະຊ່ວຍຮັບປະກັນການສົ່ງໄຟຟ້າທີ່ມີປະສິດທິພາບແລະຍືດອາຍຸການບໍລິການ.
AOTE TIANJIN PUMP CO.,LTD. ຊ່ຽວຊານໃນການແກ້ໄຂປັ໊ມ submersible ແລະຜະລິດຕະພັນສາຍເຄເບີ້ນທີ່ກ່ຽວຂ້ອງ. ດ້ວຍປະສົບການປະຕິບັດໃນຄໍາຮ້ອງສະຫມັກການສູບນ້ໍາໃຕ້ນ້ໍາ, ພວກເຮົາເຂົ້າໃຈຄວາມຕ້ອງການຂອງລະບົບປັ໊ມທີ່ແຕກຕ່າງກັນແລະສະຫນອງການຕັ້ງຄ່າສາຍໄຟທີ່ເຫມາະສົມສໍາລັບເງື່ອນໄຂການເຮັດວຽກຕ່າງໆ.
ພວກເຮົາເລືອກວັດສະດຸ conductive ທີ່ມີຄຸນນະພາບສູງແລະລະບົບ insulation ກັນນ້ໍາເພື່ອຮັບປະກັນປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງແລະຄວາມທົນທານຂອງກົນຈັກ. ແຕ່ລະສາຍເຄເບີ້ນຜ່ານຂັ້ນຕອນການກວດກາຢ່າງເຂັ້ມງວດ, ລວມທັງການທົດສອບການສນວນ, ການທົດສອບຄວາມຕ້ານທານນ້ໍາແລະການກວດສອບຮູບລັກສະນະກ່ອນການຂົນສົ່ງ.
ສາຍຂອງພວກເຮົາຖືກພັດທະນາສໍາລັບສະພາບແວດລ້ອມທີ່ມີຄວາມຕ້ອງການທີ່ຄວາມຍືດຫຍຸ່ນ, ການປະຕິບັດການກັນນ້ໍາແລະຄວາມທົນທານເປັນສິ່ງຈໍາເປັນ. ໂຄງສ້າງທີ່ດີທີ່ສຸດຊ່ວຍຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາແລະສະຫນອງການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການວິສະວະກໍາແລະຄໍາຮ້ອງສະຫມັກການຄ້າ.
ພວກເຮົາສະຫນອງຮູບແບບສາຍໄຟມາດຕະຖານເຊັ່ນດຽວກັນກັບການແກ້ໄຂທີ່ກໍາຫນົດເອງໂດຍອີງໃສ່ຄວາມຕ້ອງການຂອງໂຄງການ. ຈາກການຄັດເລືອກຜະລິດຕະພັນເພື່ອສະຫນັບສະຫນູນການຕິດຕັ້ງ, ທີມງານດ້ານວິຊາການຂອງພວກເຮົາຊ່ວຍໃຫ້ລູກຄ້າເລືອກສາຍໄຟທີ່ເຫມາະສົມແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງລະບົບ.
