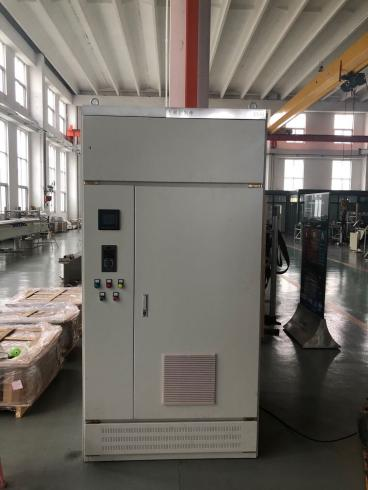

ໄດ້ຕູ້ຄວບຄຸມໄຟຟ້າເປັນອຸປະກອນທີ່ອຸທິດຕົນທີ່ຄວບຄຸມການເລີ່ມຕົ້ນແລະຢຸດຂອງຫນ່ວຍບໍລິການ submersible ໄຟຟ້າ (ESP), ຕິດຕາມກວດກາແລະບັນທຶກສະຖານະການປະຕິບັດງານຂອງຕົນ, ແລະອັດຕະໂນມັດປະຕິບັດການປ້ອງກັນການປິດໄຟໃນເວລາທີ່ສະພາບຜິດປົກກະຕິເກີດຂຶ້ນໃນລະຫວ່າງການປະຕິບັດງານ. ປະຈຸບັນ, ຕູ້ຄວບຄຸມ 4 ປະເພດໄດ້ຖືກນໍາໃຊ້ທົ່ວໄປຄື: ຕູ້ຄວບຄຸມຄວາມຖີ່ໄຟຟ້າ, ຕູ້ຄວບຄຸມການເລີ່ມຕົ້ນອ່ອນ, ຕູ້ຄວບຄຸມຄວາມຖີ່ຂອງແຮງດັນຕໍ່າ ແລະ ຕູ້ຄວບຄຸມຄວາມຖີ່ຂອງແຮງດັນກາງ.
ມາດຕະຖານສາກົນ: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
ມາດຕະຖານແຫ່ງຊາດ: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
ມາດຕະຖານອຸດສາຫະກໍາ: API RP 11S1, API 14F
ມາດຕະຖານວິສາຫະກິດ: AT-ST-013
ການປົກປ້ອງແຮງດັນໄຟຟ້າ
ການປົກປ້ອງປະຈຸບັນສາມຂັ້ນຕອນ
ການປ້ອງກັນການໂຫຼດເກີນ
ການປ້ອງກັນບໍ່ມີການໂຫຼດ
ການປົກປ້ອງພາຍໃຕ້ແຮງດັນ
ເລີ່ມຊັກຊ້າ
ການປິດການຊັກຊ້າ
ການບັນທຶກປະຈຸບັນ
| ຮູບແບບ & ຂໍ້ມູນຈໍາເພາະ | ອັນດັບປັດຈຸບັນ (A) | ແຮງດັນ (V) | A (ກວ້າງ) × B (ຄວາມເລິກ) × H (ຄວາມສູງ) |
| ຫ້ອງຮຽນ 1.2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| ຫ້ອງຮຽນ 2.5kV | 50,80,100,120,150 | 2500 | 600×630×1700 |
| ຊັ້ນ 3kV | 50,80,100,120,150 | 3000 | 600×630×1700 |
| ຊັ້ນ 3.6kV | 50,80,100,120,150 | 3600 | 600×630×1700 |
| ຮູບແບບ & ຂໍ້ມູນຈໍາເພາະ | ອັນດັບປັດຈຸບັນ (A) | ແຮງດັນ (V) | A (ກວ້າງ) × B (ຄວາມເລິກ) × H (ຄວາມສູງ) |
| ຫ້ອງຮຽນ 1.2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| ປະເພດ 2.3kV | 50,80,100,120,150 | 2300 | 600×630×1700 |
● ລະດັບຄວາມສູງ: ≤2000m
● ອຸນຫະພູມສະພາບແວດລ້ອມ: -30℃/-22℉ — +50℃/122℉
● ຄວາມຊຸ່ມຊື່ນ: ≤85%
●ບໍ່ມີສານທີ່ຕິດໄຟ ແລະລະເບີດ, ແກັສທີ່ເປັນສານກັດກ່ອນ, ແລະຂີ້ຝຸ່ນທີ່ເປັນຕົວນໍາ
●ຕິດຕັ້ງຢູ່ໃນບ່ອນທີ່ບໍ່ມີການສັ່ນສະເທືອນຮຸນແຮງ, ມີຄວາມໂນ້ມອຽງໃນແນວຕັ້ງ ≤ 5°
| ບໍ່. | ຊື່ພາລາມິເຕີ | ຂໍ້ມູນ |
| 1 | ລະດັບແຮງດັນຂາເຂົ້າ | 380 V – 480 V ± 10%, 3P 380 V – 480 V ± 10%, 3 ເຟດ |
| 2 | ໃຫ້ຄະແນນຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນ | 50Hz ± 10% |
| 3 | ຄວາມຖີ່ຂອງຜົນຜະລິດ | 0 - 120 Hz, ປັບໄດ້ |
| 4 | ການແກ້ໄຂຄວາມຖີ່ຂອງຜົນຜະລິດ | 0.01Hz |
| 5 | ຄວບຄຸມແຮງດັນການສະຫນອງພະລັງງານ | AC220V |
| 6 | ການປະເມີນພະລັງງານຜົນຜະລິດ | 110 kW–630kW |
| 7 | ປະເມີນຜົນໄດ້ຮັບໃນປະຈຸບັນ | 215A–1188A |
| 8 | ຊ່ວງແຮງດັນຂາອອກ | 0 - ແຮງດັນຂາເຂົ້າ |
| 9 | ປະເພດ rectifier | 6 - pulse diode rectifier |
| 10 | ປະເພດ Inverter Transistor | IGBT |
| 11 | ການໂຕ້ຕອບການສື່ສານພາຍນອກ | RS485, RS232 |
| 12 | ຮູບແບບການສື່ສານພາຍນອກ | ສາຍ |
| 13 | ຫນ້າທີ່ປ້ອງກັນ | Overload, underload, short circuit, phase loss, over-temperature |
| 14 | ວິທີການເຮັດຄວາມເຢັນ | ບັງຄັບໃຫ້ລະບາຍອາກາດ |
| 15 | ປັດໄຈພະລັງງານປ້ອນຂໍ້ມູນ | 0.98 |
| 16 | ປະສິດທິພາບ | 98% |
| 17 | ການກັ່ນຕອງຜົນຜະລິດ | Sine wave |
| 18 | ຮອບວຽນຫນ້າທີ່ຈັດອັນດັບ | ຢ່າງຕໍ່ເນື່ອງ |
| 19 | IP Grade / ຊັ້ນປ້ອງກັນ | IP23 |
| 20 | ຄວາມອາດສາມາດເກີນ | 150% ແຮງບິດຈັດອັນດັບ, ໄລຍະເວລາ 60 s |
| 21 | ປະຕິບັດການອຸນຫະພູມສະພາບແວດລ້ອມ | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | ການເກັບຮັກສາ / ອຸນຫະພູມການຂົນສົ່ງ | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | ຄວາມຊຸ່ມຊື່ນສະພາບແວດລ້ອມ | ≤95% (ທີ່ +20 ℃), ບໍ່ condensing |
| 24 | ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງ | ≤1000m, ກໍານົດການກໍານົດຖ້າເກີນ |
| 25 | ອົງປະກອບ Harmonic ດ້ານປ້ອນ | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | ເນື້ອໃນປະສົມກົມກຽວຂອງຂາເຂົ້າ | ＜5% |
| 27 | ໂໝດຄວບຄຸມ | ຫຼາຍຈຸດ V/F, vector V/F |
| 28 | ໂໝດສາຍໄຟສາຍເຂົ້າ ແລະ ທາງອອກ | ເທິງໃນ & ເທິງອອກ, ລຸ່ມໃນ & ລຸ່ມອອກ |
| ບໍ່. | ຊື່ພາລາມິເຕີ | ຂໍ້ມູນ |
| 1 | ລະດັບແຮງດັນຂາເຂົ້າ | 380 V – 690 V ± 10%, 3 ເຟດ |
| 2 | ໃຫ້ຄະແນນຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນ | 50Hz ± 10% |
| 3 | ຄວາມຖີ່ຂອງຜົນຜະລິດ | 0 - 120 Hz, ປັບໄດ້ |
| 4 | ການແກ້ໄຂຄວາມຖີ່ຂອງຜົນຜະລິດ | 0.01 Hz |
| 5 | ຄວບຄຸມແຮງດັນການສະຫນອງພະລັງງານ | AC 220 V |
| 6 | ການປະເມີນພະລັງງານຜົນຜະລິດ | 110 kW–900 kW |
| 7 | ປະເມີນຜົນໄດ້ຮັບໃນປະຈຸບັນ | 202 A–1535 A |
| 8 | ຊ່ວງແຮງດັນຂາອອກ | 0 - ແຮງດັນຂາເຂົ້າ |
| 9 | ປະເພດ rectifier | IGBT |
| 10 | ປະເພດ Inverter Transistor | IGBT |
| 11 | ການໂຕ້ຕອບການສື່ສານພາຍນອກ | RS485, RS232 |
| 12 | ຮູບແບບການສື່ສານພາຍນອກ | Fiber Optic |
| 13 | ຫນ້າທີ່ປ້ອງກັນ | Overload, Underload, Short circuit, Phase loss, Over-temperature |
| 14 | ວິທີການເຮັດຄວາມເຢັນ | ບັງຄັບໃຫ້ລະບາຍອາກາດ |
| 15 | ປັດໄຈພະລັງງານປ້ອນຂໍ້ມູນ | 0.98 |
| 16 | ປະສິດທິພາບ | 98% |
| 17 | ການກັ່ນຕອງຜົນຜະລິດ | Sine wave |
| 18 | ຮອບວຽນຫນ້າທີ່ຈັດອັນດັບ | ຢ່າງຕໍ່ເນື່ອງ |
| 19 | IP Grade / ຊັ້ນປ້ອງກັນ | IP23 |
| 20 | ຄວາມອາດສາມາດເກີນ | 150% ແຮງບິດຈັດອັນດັບ, ໄລຍະເວລາ 60 s |
| 21 | ປະຕິບັດການອຸນຫະພູມສະພາບແວດລ້ອມ | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | ການເກັບຮັກສາ / ອຸນຫະພູມການຂົນສົ່ງ | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | ຄວາມຊຸ່ມຊື່ນສະພາບແວດລ້ອມ | ≤95% (ທີ່ +20 ℃), ບໍ່ condensing |
| 24 | ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງ | ≤1000 m; derating ຕ້ອງຖ້າເກີນ |
| 25 | ອົງປະກອບ Harmonic ດ້ານປ້ອນ | 4% |
| 26 | ເນື້ອໃນປະສົມກົມກຽວຂອງຂາເຂົ້າ | ＜5% |
| 27 | ໂໝດຄວບຄຸມ | ຫຼາຍຈຸດ V/F, vector V/F |
| 28 | ໂໝດສາຍໄຟສາຍເຂົ້າ ແລະ ທາງອອກ | ເທິງໃນ & ເທິງອອກ, ລຸ່ມໃນ & ລຸ່ມອອກ |
| ບໍ່. | ຊື່ພາລາມິເຕີ | ຂໍ້ມູນ |
| 1 | ລະດັບແຮງດັນຂາເຂົ້າ | 0.6 KV -2.6 KV ± 10% |
| 2 | ໃຫ້ຄະແນນຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນ | 50 Hz ± 10% |
| 3 | ຄວາມຖີ່ຂອງຜົນຜະລິດ | 0 - 120 Hz, ປັບໄດ້ |
| 4 | ການແກ້ໄຂຄວາມຖີ່ຂອງຜົນຜະລິດ | 0.01 Hz |
| 5 | ຄວບຄຸມແຮງດັນການສະຫນອງພະລັງງານ | AC 220 V |
| 6 | ລະດັບຄວາມອາດສາມາດ | 45 kVA–300kVA |
| 7 | ວິທີການເຮັດຄວາມເຢັນ | ບັງຄັບໃຫ້ລະບາຍອາກາດ |
| 8 | ປັດໄຈພະລັງງານປ້ອນຂໍ້ມູນ | ສູງກວ່າ 0.98 ຢູ່ທີ່> 20% ໂຫຼດ |
| 9 | ຮອບວຽນຫນ້າທີ່ຈັດອັນດັບ | ຢ່າງຕໍ່ເນື່ອງ |
| 10 | IP Grade / ຊັ້ນປ້ອງກັນ | IP20 |
| 11 | ຄວາມອາດສາມາດເກີນ | 120% ສໍາລັບ 1 ຊົ່ວໂມງ, 150% ສໍາລັບ 1 ນາທີ |
| 12 | ປະຕິບັດການອຸນຫະພູມສະພາບແວດລ້ອມ | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | ການເກັບຮັກສາ / ອຸນຫະພູມການຂົນສົ່ງ | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | ຄວາມຊຸ່ມຊື່ນສະພາບແວດລ້ອມ | ≤90% (ທີ່ +20 ℃), ບໍ່ condensing |
| 15 | ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງ | ≤1000 m; derating ຕ້ອງຖ້າເກີນ |
●ລະດັບຄວາມສູງບໍ່ຄວນເກີນ 1000 m; derating ແມ່ນຕ້ອງການຖ້າລະດັບຄວາມສູງເກີນ 1000 m.
●ອຸນຫະພູມສະພາບແວດລ້ອມປະຕິບັດງານ: -5 ℃ to +40 ℃, ອຸນຫະພູມສະເລ່ຍປະຈໍາວັນບໍ່ເກີນ +35 ℃, ການປ່ຽນແປງຂອງອຸນຫະພູມສະພາບແວດລ້ອມບໍ່ຫຼາຍກ່ວາ 5 ℃ / h. ຖ້າອຸນຫະພູມອາກາດລ້ອມຮອບເກີນຂອບເຂດທີ່ອະນຸຍາດ, ອຸປະກອນປັບອາກາດທີ່ເຫມາະສົມຈະຕ້ອງຕິດຕັ້ງ.
●ຄວາມຊຸ່ມຊື່ນສູງສຸດຂອງອາກາດລ້ອມຮອບ: ≤ 90% (ຢູ່ທີ່ 20 ℃); ≤ 50% ທີ່ +40 ℃.
● ພື້ນຖານການຕິດຕັ້ງຕ້ອງບໍ່ມີແຮງສັ່ນສະເທືອນ ແລະ ແຮງສັ່ນສະເທືອນຢ່າງແຮງ, ມີຄວາມອຽງແນວຕັ້ງບໍ່ເກີນ 5%.
● ສະພາບແວດລ້ອມໃນການເຮັດວຽກຈະຕ້ອງບໍ່ມີຂີ້ຝຸ່ນທີ່ເປັນຕົວນໍາ ຫຼື ລະເບີດ, ແລະບໍ່ມີອາຍແກັສ ຫຼື ອາຍທີ່ເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຂອງໂລຫະ ຫຼື insulation.
●ຄວາມຜັນຜວນຂອງແຮງດັນຕໍ່ເນື່ອງຂອງການສະຫນອງພະລັງງານ AC ຈະຕ້ອງບໍ່ເກີນ ±10% ຂອງຄ່າທີ່ໄດ້ຈັດອັນດັບ.
● ຊ່ວງຄວາມຖີ່ການຜັນຜວນຂອງຕາຂ່າຍໄຟຟ້າ AC: 45 Hz–55 Hz, ອັດຕາການປ່ຽນແປງຄວາມຖີ່ບໍ່ເກີນ ±1% ຕໍ່ວິນາທີ.
●ສໍາລັບການນໍາໃຊ້ພາຍໃນເຮືອນພຽງແຕ່ມີການລະບາຍອາກາດທີ່ດີ; ການເກັບກູ້ຂ້າງເທິງແລະອ້ອມຮອບອຸປະກອນຕ້ອງມີ≥ 700 ມມ.
●ມີອຸປະກອນປ້ອງກັນລວມທັງແຮງດັນເກີນ, ແຮງດັນໄຟຟ້າແຮງດັນ, ກະແສໄຟຟ້າເກີນ, ການສູນຫາຍ ແລະ ວົງຈອນສັ້ນ.
●ມີຈໍສະແດງຜົນ LED ເພື່ອສະແດງກະແສໄຟຟ້າ, ແຮງດັນ, ຄວາມຖີ່, ແລະອື່ນໆ.
●ສາມາດຕັ້ງຄ່າພາຣາມິເຕີຂອງລະບົບຜ່ານປຸ່ມກົດໄດ້.
●ມັນສາມາດເຮັດວຽກໄດ້ທັງໃນໂໝດຄວາມຖີ່ທີ່ປ່ຽນແປງໄດ້ ແລະ ໂໝດຄວາມຖີ່ພະລັງງານ.
●ພາຍໃຕ້ການດໍາເນີນການຄວາມຖີ່ທີ່ປ່ຽນແປງໄດ້, ຮູບແບບການເຮັດວຽກສາມາດເປັນຄູ່ມືຫຼືອັດຕະໂນມັດ.
●ສາມາດຕັ້ງເວລາເລີ່ມຕົ້ນ ແລະ ຄວາມຖີ່ຂອງການໃຊ້ງານໄດ້.
Q1: ຕູ້ຄວບຄຸມໄຟຟ້າແບບປ່ຽນຄວາມໄວຕົວແປໄດ້ໃຊ້ອຸປະກອນອັນໃດເປັນສ່ວນໃຫຍ່?
A1: ຕູ້ຄວບຄຸມຄວາມໄວຕົວປ່ຽນແປງນີ້ແມ່ນອຸປະກອນສະຫນັບສະຫນູນພິເສດສໍາລັບທຸກປະເພດຂອງປັ໊ມ submersible, ເຊັ່ນ: ປັ໊ມອຸນຫະພູມສູງ, ປັ໊ມນ້ໍາເລິກແລະປັ໊ມນ້ໍາໃນນ້ໍາ. ມັນເຫມາະສົມກັບການສົ່ງນ້ໍາມັນ, ການສະຫນອງນ້ໍາເລິກແລະໂຄງການນ້ໍານ້ໍາ.
Q2: ຄວາມໄດ້ປຽບຫຼັກຂອງການຄວບຄຸມການແປງຄວາມຖີ່ທຽບກັບການຄວບຄຸມຄວາມໄວຄົງທີ່ແບບດັ້ງເດີມແມ່ນຫຍັງ?
A2: ເມື່ອປຽບທຽບກັບກ່ອງຄວບຄຸມຄວາມໄວຄົງທີ່ແບບດັ້ງເດີມ, ໄດ້ຕູ້ຄວບຄຸມໄຟຟ້າຄວາມໄວຕົວປ່ຽນແປງສາມາດປັບຄວາມໄວປັ໊ມໄດ້ຢ່າງເສລີຕາມຄວາມຕ້ອງການ. ມັນປະຫຍັດພະລັງງານຫຼາຍ, ຫຼຸດຜ່ອນການສວມໃສ່ຂອງອຸປະກອນດ້ວຍການເລີ່ມຕົ້ນອ່ອນ, ແລະມີການປົກປ້ອງຄວາມປອດໄພຢ່າງເຕັມທີ່, ເຮັດໃຫ້ການເຮັດວຽກຂອງປັ໊ມມີຄວາມຫມັ້ນຄົງ, ປອດໄພແລະປະຫຍັດພະລັງງານ.
Q3: ຕູ້ຄວບຄຸມນີ້ສາມາດປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການເຮັດວຽກນອກທີ່ຮຸນແຮງໄດ້ບໍ?
A3: ແມ່ນແລ້ວ. ຕູ້ຄວບຄຸມໄຟຟ້ານີ້ຮັບຮອງເອົາເປືອກຫຸ້ມນອກອຸດສາຫະກໍາທີ່ຜະນຶກເຂົ້າກັນແລະຊິ້ນສ່ວນພາຍໃນທີ່ມີຄຸນນະພາບສູງ. ມັນທົນທານຕໍ່ຂີ້ຝຸ່ນ, ກັນນ້ໍາແລະຕ້ານການແຊກແຊງ, ແລະສາມາດເຮັດວຽກໄດ້ຢ່າງຫມັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນແລະກາງແຈ້ງສໍາລັບພື້ນທີ່ນ້ໍາມັນ, ນ້ໍາດີແລະໂຄງການຮັບນ້ໍາໃນນ້ໍາ.

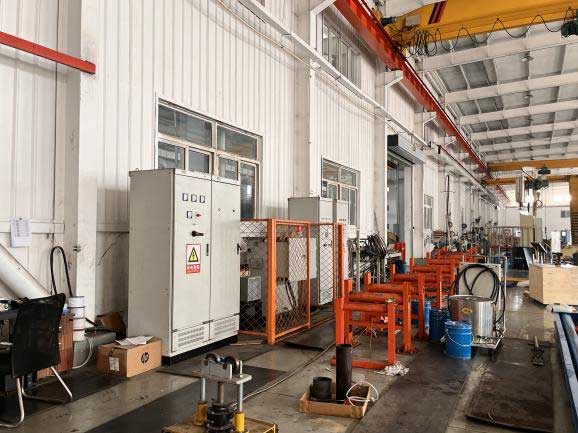

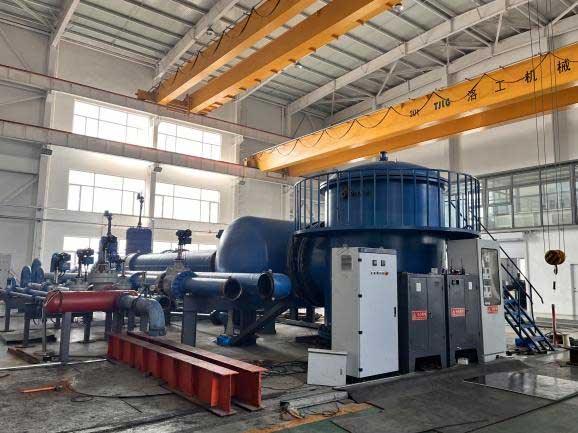

ພວກເຮົາປະຕິບັດຕາມການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດສໍາລັບທຸກໆຕູ້ຄວບຄຸມໄຟຟ້າທີ່ມີຄວາມໄວທີ່ປ່ຽນແປງໄດ້. ແຕກຕ່າງຈາກການກວດກາພາກດຽວແບບທໍາມະດາ, ຕູ້ຂອງພວກເຮົາທັງຫມົດແມ່ນໄດ້ຖືກທົດສອບດ້ວຍຊຸດປັ໊ມ submersible ທີ່ກົງກັນກ່ອນການຈັດສົ່ງ. ແຕ່ລະອຸປະກອນຜ່ານການທົດສອບແລ່ນເຕັມ, ການທົດສອບການປັບຄວາມໄວແລະການທົດສອບການຈໍາລອງການໂຫຼດ. ການທົດສອບການຈັບຄູ່ປັ໊ມທີ່ແທ້ຈິງນີ້ຮັບປະກັນການປະສານງານທີ່ສົມບູນແບບລະຫວ່າງຕູ້ແລະປັ໊ມ. ຜະລິດຕະພັນທັງຫມົດຖືກຈັດສົ່ງພຽງແຕ່ຫຼັງຈາກຜ່ານການທົດສອບການຈັບຄູ່ທີ່ສົມບູນ, ເພື່ອຮັບປະກັນການດໍາເນີນງານພາກສະຫນາມທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.

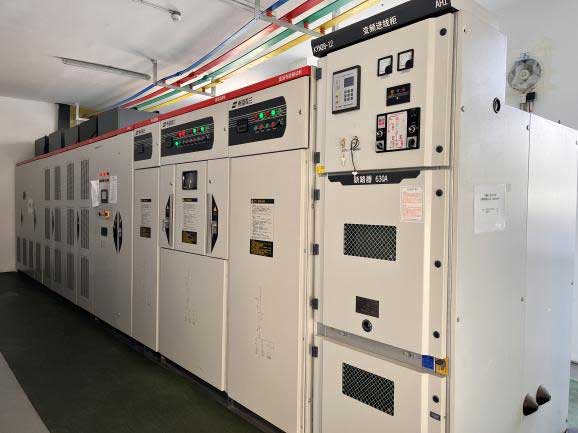

ພວກເຮົາມີປະສົບການອັນອຸດົມສົມບູນໃນການພັດທະນາແລະການຜະລິດອຸປະກອນຄວບຄຸມປັ໊ມ submersible. ຜະລິດຕະພັນຕູ້ຄວບຄຸມໄຟຟ້າແບບປ່ຽນແປງຄວາມໄວໄດທັງໝົດຖືກທົດສອບຢ່າງເຂັ້ມງວດ, ມີຄຸນນະພາບທີ່ໝັ້ນຄົງ ແລະອັດຕາການລົ້ມເຫຼວຕໍ່າ. ພວກເຮົາສະຫນັບສະຫນູນພາລາມິເຕີທີ່ກໍາຫນົດເອງແລະຫນ້າທີ່ໃຫ້ເຫມາະສົມກັບປັ໊ມແລະເງື່ອນໄຂການເຮັດວຽກທີ່ແຕກຕ່າງກັນ. ພວກເຮົາສະຫນອງການໃຫ້ຄໍາປຶກສາກ່ອນການຂາຍທີ່ສົມບູນ, ການຊີ້ນໍາໃນສະຖານທີ່ແລະການບໍລິການບໍາລຸງຮັກສາຫລັງການຂາຍ. ຜະລິດຕະພັນຂອງພວກເຮົາຖືກຂາຍໃນທົ່ວໂລກ, ໃຫ້ບໍລິການພື້ນທີ່ນ້ໍາມັນຕ່າງໆ, ນ້ໍາດີແລະໂຄງການຮັບນ້ໍາໃນແມ່ນ້ໍາທີ່ມີການແກ້ໄຂການຄວບຄຸມທີ່ມີປະສິດທິພາບແລະຫມັ້ນຄົງ.
