ປັ໊ມ Submersible ໄຟຟ້າສໍາລັບນ້ໍາດີ

ປັ໊ມ submersible ໄຟຟ້າ (ESP) ແມ່ນອຸປະກອນຍົກທຽມ downhole ທີ່ໃຊ້ເພື່ອປັບປຸງການຜະລິດນ້ໍາດີ. ມັນແມ່ນ ຕົ້ນຕໍແມ່ນໃຊ້ໃນອ່າງເກັບນ້ໍາເລິກຂະຫນາດກາງ, ຂຸມນ້ໍາມັນຕັດສູງ, ຂຸມນ້ໍາມັນຫນັກ, ແລະຂຸມການຜະລິດໃນ offshore. ທົ່ງ​ນ້ຳມັນ. ລະບົບປະກອບດ້ວຍອົງປະກອບຫຼັກເຊັ່ນ: ມໍເຕີ submersible, ເຄື່ອງປ້ອງກັນ, ຕົວແຍກອາຍແກັສຂອງແຫຼວ, ແລະປັ໊ມ centrifugal ຫຼາຍຂັ້ນຕອນ. ມໍເຕີຂັບເຄື່ອນຫນ່ວຍບໍລິການປັ໊ມເພື່ອຫມຸນດ້ວຍຄວາມໄວສູງ, ຍົກຢ່າງຕໍ່ເນື່ອງ ນ້ ຳ ມັນດິບຈາກນ້ ຳ ສູ່ພື້ນຜິວ.

ເມື່ອປຽບທຽບກັບວິທີການຟື້ນຟູນ້ໍາມັນກົນຈັກແບບດັ້ງເດີມ, ESPs ສະເຫນີຂໍ້ດີເຊັ່ນ: ລະດັບການຍົກຍ້າຍທີ່ກວ້າງຂວາງ, ການ​ປັບ​ຕົວ​ເຂົ້າ​ກັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ທີ່​ເລິກ​, ຮອຍ​ຕີນ​ຂອງ​ຫນ້າ​ດິນ​ຂະ​ຫນາດ​ນ້ອຍ​, ແລະ​ຄວາມ​ສາ​ມາດ​ດໍາ​ເນີນ​ງານ​ຢ່າງ​ຕໍ່​ເນື່ອງ​ທີ່​ເຂັ້ມ​ແຂງ​. ພວກເຂົາ ສາມາດໄດ້ຮັບການປັບແຕ່ງຕາມຄວາມເລິກດີ, ຂະຫນາດ casing, ຄວາມຫນືດຂອງນ້ໍາມັນດິບ, ເນື້ອໃນອາຍແກັສ, ແລະສະພາບແວດລ້ອມ corrosive, ສະຫນອງການແກ້ໄຂການຍົກທຽມທີ່ເຊື່ອຖືໄດ້ສໍາລັບການຜະລິດນ້ໍາຄົງທີ່ໃນໄລຍະຍາວ.

ຫຼັກການການເຮັດວຽກຂອງຜະລິດຕະພັນ

ລະບົບ ESP ໄດ້ຖືກຕິດຕັ້ງໄວ້ຕ່ໍາກວ່າລະດັບນ້ໍາຂອງນ້ໍາດີແລະສະຫນອງພະລັງງານໃຫ້ກັບມໍເຕີ submersible downhole ຜ່ານ. ຕູ້ຄວບຄຸມພື້ນຜິວ.

ໃນ​ລະ​ຫວ່າງ​ການ​ດໍາ​ເນີນ​ງານ​:

ມໍເຕີ submersible ຂັບລົດປັ໊ມ centrifugal ຫຼາຍຂັ້ນຕອນເພື່ອຫມຸນ;

ນ້ໍາດີເຂົ້າໄປໃນຮ່າງກາຍຂອງປັ໊ມຜ່ານທາງເຂົ້າ;

impellers ຫຼາຍຂັ້ນຕອນ, ກ້າວຫນ້າຄວາມກົດດັນເພີ່ມຂຶ້ນ;

ທາດປະສົມຂອງນ້ຳມັນດິບ, ອາຍແກັສທຳມະຊາດ, ແລະນ້ຳສ້າງແມ່ນຖືກຂົນສົ່ງໄປໃສ່ທໍ່ສົ່ງນ້ຳ;

ຕົວປ້ອງກັນແຍກນ້ໍາດີອອກຈາກນ້ໍາມັນຫລໍ່ລື່ນພາຍໃນຂອງມໍເຕີ, ຮັບປະກັນການເຮັດວຽກທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ. ຂອງມໍເຕີ.

ESP ເພີ່ມກໍາລັງການຜະລິດໂດຍຜ່ານຄວາມກົດດັນ downhole ຢ່າງຕໍ່ເນື່ອງ, ເຮັດໃຫ້ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບ ນ້ຳ​ມັນ​ມີ​ຄວາມ​ກົດ​ດັນ​ທາງ​ທຳ​ມະ​ຊາດ​ບໍ່​ພຽງ​ພໍ ຫຼື​ຕ້ອງ​ການ​ປັບ​ປຸງ​ປະ​ສິດ​ທິ​ພາບ​ການ​ຟື້ນ​ຟູ.

ວັດສະດຸ ແລະເທັກໂນໂລຍີການຜະລິດ

ຂັ້ນຕອນຂອງການປັ໊ມແມ່ນເຮັດດ້ວຍເຫຼັກໂລຫະປະສົມທີ່ທົນທານຕໍ່ການກັດກ່ອນແລະຄວາມແມ່ນຍໍາ CNC machined ເພື່ອຮັບປະກັນການໄຫຼລຽບແລະສູງ ປະສິດທິພາບ.

ມໍເຕີ submersible ໃຊ້ວັດສະດຸ insulation ທົນທານຕໍ່ອຸນຫະພູມສູງ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າຢູ່ໃນ ສະພາບແວດລ້ອມ downhole ອຸນຫະພູມສູງ. ຜູ້ປົກປ້ອງນໍາໃຊ້ນ້ໍາມັນແຍກຕ່າງຫາກພິເສດເພື່ອປ້ອງກັນນ້ໍາມັນດິບຢ່າງມີປະສິດທິຜົນ, brine, ແລະອາຍແກັສຈາກການເຂົ້າໄປໃນອົງປະກອບມໍເຕີ.

ອົງປະກອບທີ່ສໍາຄັນທັງຫມົດໄດ້ຮັບການເຄືອບຕ້ານການ corrosion ແລະການປິ່ນປົວການຜະນຶກ. ສາຍປະກອບອັດຕະໂນມັດຂອງພວກເຮົາຮັບປະກັນ ການຈັບຄູ່ທີ່ຊັດເຈນຂອງທຸກໆອົງປະກອບ. ແຕ່ລະປັ໊ມ submersible ໄຟຟ້າສໍາລັບນ້ໍາສໍາເລັດຮູບ undergoes ສໍາເລັດ ການທົດສອບການຈໍາລອງ downhole ກ່ອນການຈັດສົ່ງ.

ຄຸນນະສົມບັດການປະຕິບັດທີ່ສໍາຄັນ

1. ເຫມາະສໍາລັບສະພາບແວດລ້ອມນ້ໍາດີທີ່ຊັບຊ້ອນ

ESP ສາມາດນໍາໃຊ້ໄດ້ກັບ: ນໍ້າສ້າງນໍ້າເລິກ, ນໍ້າສ້າງທິດທາງ, ນໍ້າສ້າງເວທີນອກຝັ່ງ, ນໍ້າສ້າງນໍ້າທີ່ຕັດສູງ, ນໍ້າຫນັກ. ນ້ຳສ້າງລະບາຍຄວາມຮ້ອນ, ແລະນ້ຳສ້າງທໍ່ຂະໜາດນ້ອຍ.

2. ຄວາມສາມາດໃນການຜະລິດສູງ

ການອອກແບບປັ໊ມ centrifugal ຫຼາຍຂັ້ນຕອນສະຫນອງຄວາມສາມາດໃນການຍົກຢ່າງຕໍ່ເນື່ອງແລະຫມັ້ນຄົງ, ສະເຫນີການຜະລິດທີ່ດີກວ່າ ປະສິດທິພາບໃນຂຸມນ້ໍາມັນທີ່ຜະລິດສູງເມື່ອທຽບກັບອຸປະກອນການສູບນ້ໍາແບບດັ້ງເດີມ.

3. ການຫຼຸດຜ່ອນຄວາມຕ້ອງການອຸປະກອນພື້ນຜິວ

ຫນ່ວຍບໍລິການປັ໊ມທັງຫມົດໄດ້ຖືກຕິດຕັ້ງ downhole: ການຫຼຸດຜ່ອນຮອຍຕີນອຸປະກອນພື້ນຜິວ, ຫຼຸດລົງສຽງໃນການດໍາເນີນງານ, ແລະ ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ມີຂໍ້ຈໍາກັດໃນພື້ນທີ່ເຊັ່ນເວທີ offshore.

4. ທົນທານຕໍ່ການກັດກ່ອນທີ່ດີເລີດ

ສໍາລັບອ່າງເກັບນ້ໍາທີ່ມີຊູນຟູຣິກ, ເກືອສູງ, ແລະອຸນຫະພູມສູງ, ເຫຼັກໂລຫະປະສົມແລະວັດສະດຸສະແຕນເລດ, ພ້ອມ. ດ້ວຍການເຄືອບຕ້ານການ corrosion, ສາມາດຖືກນໍາໃຊ້ເພື່ອປັບປຸງຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວຂອງອຸປະກອນ.

ການນໍາໃຊ້ທໍ່ 4.5 ນິ້ວທີ່ມີເສັ້ນຜ່າກາງພາຍໃນຕໍາ່ສຸດທີ່ 99.6mm ສໍາລັບການຕັ້ງຄ່າຫນ່ວຍ

ຄໍາຮ້ອງສະຫມັກຂອງທໍ່ 5.5 ນິ້ວທີ່ມີເສັ້ນຜ່າກາງພາຍໃນຕໍາ່ສຸດທີ່ 118.6mm ສໍາລັບການຕັ້ງຄ່າຫນ່ວຍງານ

ການນໍາໃຊ້ທໍ່ 7 ນິ້ວທີ່ມີເສັ້ນຜ່າກາງພາຍໃນຕໍາ່ສຸດທີ່ 150.4mm ສໍາລັບການຕັ້ງຄ່າຫນ່ວຍ

ການນໍາໃຊ້ທໍ່ 8-5 / 8 ນິ້ວທີ່ມີເສັ້ນຜ່າກາງພາຍໃນຕໍາ່ສຸດທີ່ 196.2mm ສໍາລັບການຕັ້ງຄ່າຫນ່ວຍງານ

ການນໍາໃຊ້ທໍ່ 10-3 / 4 ນິ້ວທີ່ມີເສັ້ນຜ່າກາງພາຍໃນຕໍາ່ສຸດທີ່ 247.9mm ສໍາລັບການຕັ້ງຄ່າຫນ່ວຍງານ

ປັດໃຈອັນໃດທີ່ຈະຕ້ອງພິຈາລະນາໃນເວລາເລືອກເຄື່ອງສູບໄຟຟ້າ Submersible Pump?

ການເລືອກ ESP ບໍ່ພຽງແຕ່ອີງໃສ່ພະລັງງານເທົ່ານັ້ນ; ມັນຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາທີ່ສົມບູນແບບຂອງສິ່ງຕໍ່ໄປນີ້:
1. ຄວາມເລິກຂອງດີ: ນໍ້າສ້າງທີ່ເລິກກວ່າ, ຫົວສູງ ແລະພະລັງງານທີ່ຕ້ອງການຫຼາຍ.
2. ຄວາມຕ້ອງການການຜະລິດ: ກໍານົດຈໍານວນຂັ້ນຕອນຂອງປັ໊ມແລະການເຄື່ອນຍ້າຍໂດຍອີງໃສ່ເປົ້າຫມາຍການຜະລິດປະຈໍາວັນ.
3. ຄຸນສົມບັດນໍ້າມັນດິບ: ລວມທັງຄວາມຫນືດຂອງນ້ໍາມັນດິບ, ເນື້ອໃນຊາຍ, ການຕັດນ້ໍາ, ແລະອັດຕາສ່ວນອາຍແກັສນ້ໍາມັນ.
4. ເງື່ອນໄຂ Wellbore: ລວມທັງຂະຫນາດ casing, ອຸນຫະພູມ, ສະພາບແວດລ້ອມ corrosive, ແລະມຸມ inclination ດີ. ໂດຍການຈັບຄູ່ພາລາມິເຕີເຫຼົ່ານີ້ຢ່າງຄົບຖ້ວນ, ຄວາມສ່ຽງຂອງການໂຫຼດເກີນຂອງ ESP, ການລັອກແກັດ, ແລະຄວາມລົ້ມເຫຼວໃນຕອນຕົ້ນສາມາດຫຼຸດລົງ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ

ປັ໊ມ submersible ໄຟຟ້າສໍາລັບນ້ໍານ້ໍາມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:
ການ​ພັດ​ທະ​ນາ​ນ​້​ໍາ​ມັນ​ເທິງ​ທະ​ເລ​
ການຜະລິດນ້ຳມັນໃນເວທີນອກຝັ່ງ
ການຜະລິດນ້ໍາເລິກ
ອ່າງເກັບນ້ໍາທີ່ຕັດສູງ
ໂຄງການຟື້ນຟູຄວາມຮ້ອນຂອງນ້ໍາມັນຫນັກ
ນໍ້າສ້າງທາງຂວາງ ແລະແນວນອນ
ພວກມັນໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບໂຄງການຂຸດຄົ້ນນ້ໍາມັນທີ່ຕ້ອງການການຜະລິດຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວແລະຜົນຜະລິດປະຈໍາວັນສູງ.

ຄວາມເຂົ້າກັນໄດ້ຂອງອຸປະກອນເສີມ

ESP ນີ້ປະຕິບັດຕາມມາດຕະຖານຂະຫນາດ API ທີ່ປະສົມປະສານ, ຈັບຄູ່ອຸປະກອນເສີມທີ່ສະຫນັບສະຫນູນຢ່າງສົມບູນລວມທັງສາຍແບນ ESP, ການປະກອບການປະທັບຕາ wellhead, ຕູ້ຄວບຄຸມຄວາມຖີ່ການປ່ຽນແປງ, ຫນ້າຈໍ downhole ແລະ flowmeter. ການໂຕ້ຕອບມາດຕະຖານ ຮັບ​ຮູ້​ການ​ປະ​ກອບ​ຢູ່​ໃນ​ເວັບ​ໄຊ​ໄດ້​ໄວ​, ເຮັດ​ໃຫ້​ການ​ຕິດ​ຕັ້ງ​ງ່າຍ​ຂຶ້ນ​ແລະ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ການ​ກວດ​ກາ​ພາຍ​ຫຼັງ​, shortens ການ​ສໍາ​ເລັດ​ໄດ້​ດີ​ ວົງຈອນການກໍ່ສ້າງ.

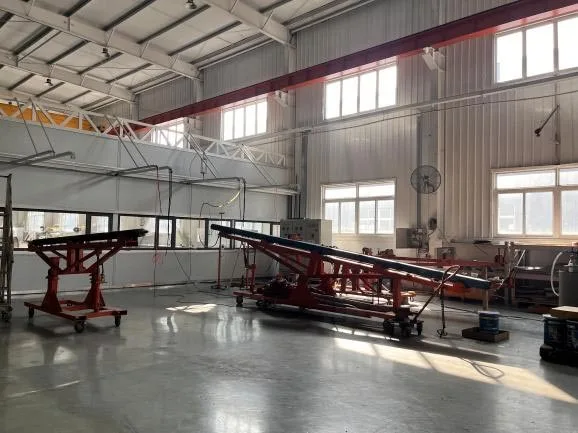

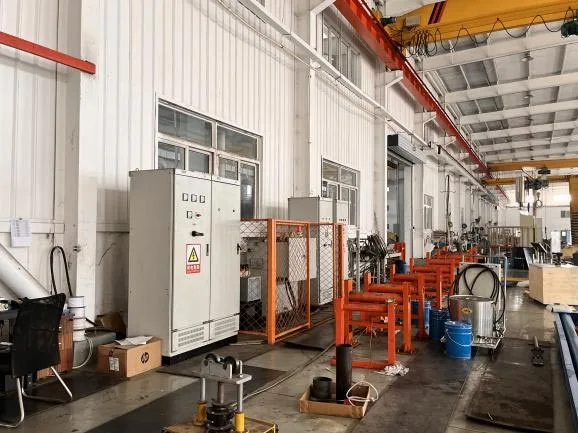

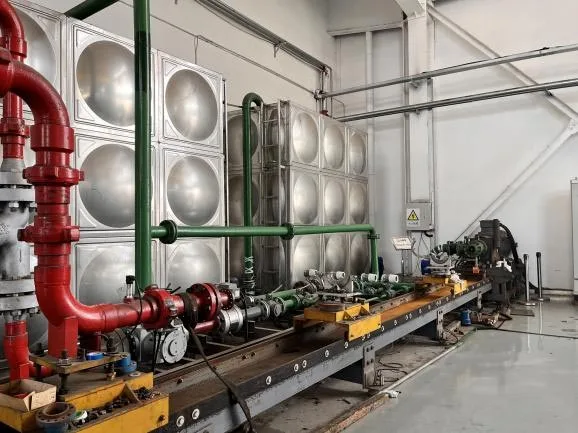

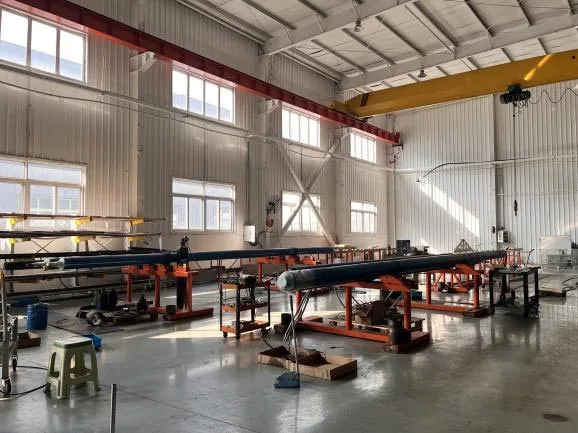

ໂຮງງານຜະລິດແລະການຄວບຄຸມຄຸນນະພາບ

ໃນລະຫວ່າງການຜະລິດ, ອົງປະກອບທີ່ສໍາຄັນໄດ້ຮັບການທົດສອບທີ່ສົມບູນແບບ:
ການທົດສອບອົງປະກອບທາງເຄມີຂອງວັດຖຸດິບ
ການທົດສອບຄວາມແມ່ນຍໍາ CNC
ການທົດສອບການດຸ່ນດ່ຽງແບບເຄື່ອນໄຫວຂອງ Rotor
ການທົດສອບປະສິດທິພາບການສນວນມໍເຕີ
ການທົດສອບຄວາມດັນຂອງຫົວຫນ່ວຍປ້ຳ
ການທົດສອບປະສິດທິພາບການຜະນຶກ
ສໍາເລັດການທົດສອບການຈໍາລອງການດໍາເນີນງານຂອງເຄື່ອງຈັກ
ລະບົບ ESP ທັງຫມົດໄດ້ຮັບການຢັ້ງຢືນການປະຕິບັດກ່ອນທີ່ຈະອອກຈາກໂຮງງານເພື່ອຮັບປະກັນວ່າພວກເຂົາຕອບສະຫນອງຄວາມຕ້ອງການໃນໄລຍະຍາວຂອງການດໍາເນີນງານຂອງນ້ໍາມັນ.

FAQ

Q1: ເງື່ອນໄຂການເຮັດວຽກໃດທີ່ເຫມາະກັບປັ໊ມ Submersible ໄຟຟ້າສໍາລັບນ້ໍາມັນດີທີ່ສຸດ?

A1: ມັນສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບຂຸມນ້ໍາມັນເລິກ, ຂຸມນ້ໍາມັນຫນັກແລະຂຸມການຜະລິດນອກຝັ່ງ. ມັນສະຫນອງຄວາມຫມັ້ນຄົງ ການຍົກທຽມທີ່ມີກະແສສູງຢູ່ໃນຊ່ອງແຄບແລະສະພາບແວດລ້ອມ downhole ອຸນຫະພູມສູງ.

Q2: ESP ຕ້ານ corrosion ຈາກການສ້າງ brine ແນວໃດ?

A2: ອົງປະກອບການໄຫຼແລະສາຍສົ່ງທີ່ສໍາຄັນຮັບຮອງເອົາວັດສະດຸໂລຫະປະສົມຕ້ານການຊູນຟູຣິກທີ່ມີການເຄືອບຕ້ານການ corrosion. ການກໍ່ສ້າງໃນ protector isolates ນ້ໍາ corrosive ເພື່ອປົກປ້ອງຫຼັກມໍເຕີ, ບັນລຸການດໍາເນີນງານໃຕ້ດິນໃນໄລຍະຍາວ.

Q3: ພວກເຮົາສາມາດປັບຕົວກໍານົດການປັ໊ມສໍາລັບຄວາມຕ້ອງການອ່າງເກັບນ້ໍາພິເສດບໍ?

A3: ແມ່ນແລ້ວ. ພວກ​ເຮົາ​ສະ​ຫນອງ​ເປັນ​ມື​ອາ​ຊີບ OEM ເຄື່ອງ​ສູບ​ນ​້​ໍາ​ໄຟ​ຟ້າ Submersible ສໍາ​ລັບ​ການ​ບໍ​ລິ​ການ​ດີ​ນ​້​ໍາ​ມັນ​, ການ​ປັບ​ແຕ່ງ​ຂັ້ນ​ຕອນ​ການ​ສູບ​, ພະລັງງານມໍເຕີແລະຊັ້ນຕ້ານການ corrosion ຕາມຄວາມເລິກດີ, ຄວາມຫນືດ crude ແລະອົງປະກອບນ້ໍາການສ້າງ.

ເປັນຫຍັງຕ້ອງເລືອກລະບົບ ESP ຂອງພວກເຮົາ?

ພວກເຮົາມີຄວາມຊ່ຽວຊານໃນການຜະລິດອຸປະກອນຍົກທຽມສໍາລັບ oilfields, ສະຫນອງການແກ້ໄຂການຕັ້ງຄ່າ ESP ສໍາເລັດ ເໝາະກັບສະພາບດີຕ່າງໆ.

ຂໍ້ດີຂອງພວກເຮົາລວມມີ:
ສະຫນັບສະຫນູນສໍາລັບຂະຫນາດ casing ທີ່ແຕກຕ່າງກັນ
ການສະຫນອງລະບົບທີ່ສົມບູນລວມທັງປັ໊ມ, ມໍເຕີ, ແລະເຄື່ອງປ້ອງກັນ
ຮອງຮັບວັດສະດຸທີ່ທົນທານຕໍ່ການກັດກ່ອນ
ຕອບສະໜອງຄວາມຕ້ອງການຂອງການນຳໃຊ້ນ້ຳມັນໃນທະເລ ແລະນອກຝັ່ງ
ສະເຫນີການບໍລິການການຜະລິດ OEM
ລະບົບການສະຫນອງອາໄຫຼ່ທີ່ສົມບູນແບບ
ສໍາເລັດການທົດສອບປະສິດທິພາບກ່ອນການຂົນສົ່ງ

ຈາກການຄັດເລືອກອຸປະກອນແລະການຈັບຄູ່ລະບົບກັບການສະຫນັບສະຫນູນການບໍາລຸງຮັກສາຫລັງການຂາຍ, ພວກເຮົາສະຫນອງ ESP ທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ ວິທີແກ້ໄຂສໍາລັບລູກຄ້ານ້ໍາມັນແລະອາຍແກັສທົ່ວໂລກ.
