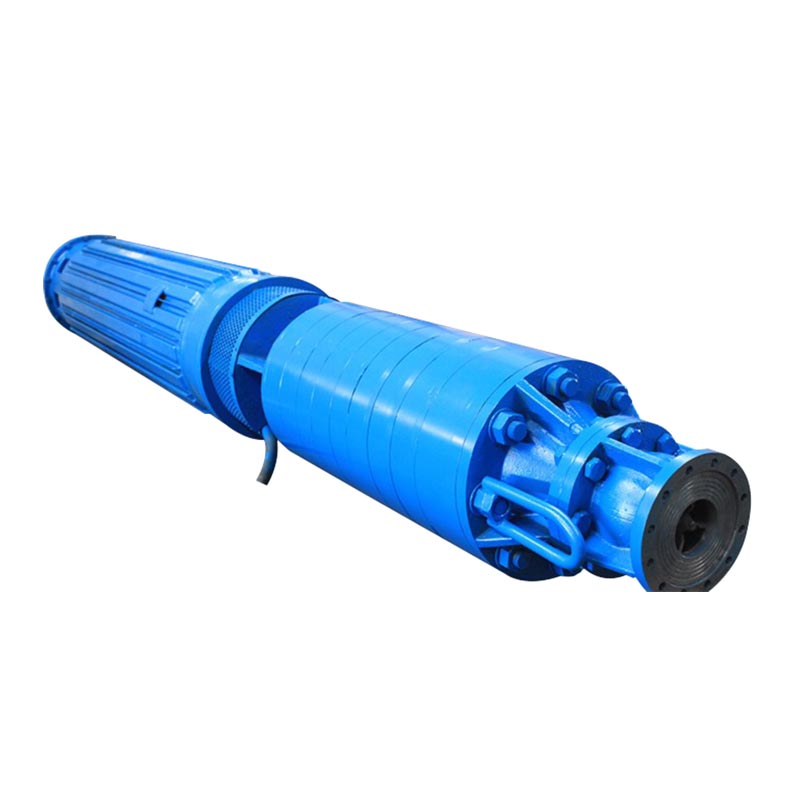

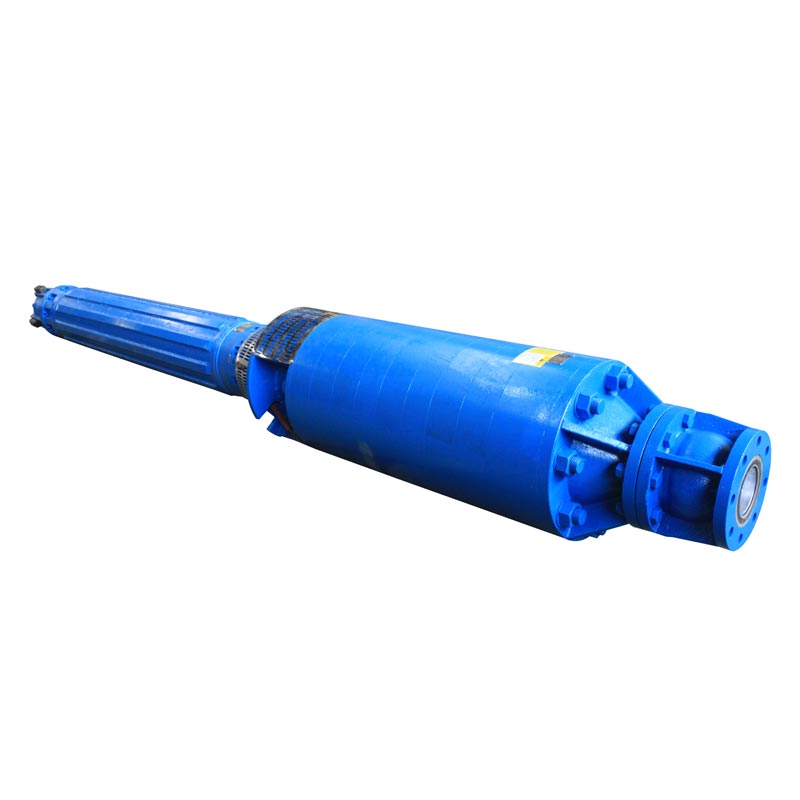

ທໍ່ລະບາຍນໍ້າ Submersible Mining Pump

ການສະສົມນ້ໍາແມ່ນຫນຶ່ງໃນສິ່ງທ້າທາຍທີ່ສໍາຄັນທີ່ສົ່ງຜົນກະທົບຕໍ່ປະສິດທິພາບແລະຄວາມປອດໄພຂອງການຂຸດຄົ້ນບໍ່ແຮ່. ນ້ໍາໃຕ້ດິນຫຼາຍເກີນໄປ, ຝົນຕົກ, ແລະການລະບາຍນ້ໍາໃຕ້ດິນສາມາດຂັດຂວາງການຜະລິດ, ອຸປະກອນເສຍຫາຍ, ແລະເພີ່ມຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ.

ປັ໊ມຂຸດຄົ້ນບໍ່ແຮ່ Drainage Submersible ແມ່ນວິສະວະກໍາສໍາລັບຄໍາຮ້ອງສະຫມັກ dewatering ລະເບີດຝັງດິນທີ່ເຮັດວຽກຫນັກຢ່າງຕໍ່ເນື່ອງ. ການດໍາເນີນງານແລະຊີວິດການບໍລິການຍາວແມ່ນຕ້ອງການ. ອອກແບບດ້ວຍລະບົບໄຮໂດຼລິກ centrifugal ທີ່ມີປະສິດທິພາບສູງ ແລະແຂງແຮງ ເທກໂນໂລຍີມໍເຕີ submersible, ມັນສະຫນອງການກໍາຈັດນ້ໍາທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າຢູ່ໃນບໍ່ແຮ່ເລິກ, ຂຸມເປີດຂະຫນາດໃຫຍ່, ແລະສະພາບແວດລ້ອມ. ປະກອບດ້ວຍອະນຸພາກຂັດ.

ຈາກຂຸດຄົ້ນບໍ່ແຮ່ຖ່ານຫີນແລະທອງແດງໄປຫາສະຖານທີ່ຂຸດຄົ້ນຄໍາ, ກົ່ວ, ແລະເພັດ, ປັ໊ມນີ້ສະຫນອງການລະບາຍນ້ໍາທີ່ເຊື່ອຖືໄດ້. ການປະຕິບັດພາຍໃຕ້ເງື່ອນໄຂທີ່ຕ້ອງການ.

ຜົນປະໂຫຍດທີ່ສໍາຄັນ

ຄວາມຫນ້າເຊື່ອຖືຂອງການດໍາເນີນງານສູງສຸດ.

ການໂຫຼດຂອງຫນ່ວຍບໍລິການຕ່ໍາລົງຈາກ axial thrust ແລະ drawn-In solids ແລະ silt, ການດໍາເນີນການສູງຂຶ້ນ. ຄວາມຫນ້າເຊື່ອຖື.

ຊີວິດການບໍລິການຍາວ.

ຄວາມຫນ້າເຊື່ອຖືຂອງການດໍາເນີນງານສູງຂຶ້ນ, ຊີວິດການບໍລິການຈະຍາວຂຶ້ນ. ສໍາລັບປັ໊ມມໍເຕີ submersible ທີ່ມີ HDM ທີ່ສາມາດມີອາຍຸ 10 ປີຫຼືຫຼາຍກວ່ານັ້ນ.

ຄ່າໃຊ້ຈ່າຍປະສິດທິພາບສູງ.

ອາຍຸການບໍລິການດົນຂຶ້ນແລະປະສິດທິພາບສູງ (ເຖິງ 90% - ບວກ), ຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານຕ່ໍາ.

ລັກສະນະດ້ານວິຊາການ

ຄວາມອາດສາມາດໄຫຼ Q: ສູງສຸດ 6000 m'/h (26500 US gpm)
ຫົວສົ່ງ H: ສູງສຸດ 1500 m (5000 ft)
ຄວາມກົດດັນ p: ສູງສຸດ 150 bar (2200 Psi)
ຄວາມໄວ n: ເຖິງ 3600 rpm
ຂໍ້ມູນປະສິດທິພາບຂອງມໍເຕີ:
ຄວາມຖີ່: 50 Hz / 60 Hz
ແຮງດັນ V: ສູງເຖິງ 14000 ໂວນ
ພະລັງງານມໍເຕີ P: ສູງເຖິງ 5000 kW (6700 HP)
ຄວາມໄວ n: ເຖິງ 3600 rpm
t ອຸນຫະພູມ: ເຖິງ 100 ℃
ວັດສະດຸ: ອຸປະກອນການໄດ້ຖືກຄັດເລືອກເປັນສ່ວນບຸກຄົນຕາມຄວາມຕ້ອງການຂອງທ່ານລວມທັງທາດເຫຼັກສຽງໂຫວດທັງຫມົດສີຂີ້ເຖົ່າ, ທາດເຫຼັກ ductile, bronze, bronze ອາລູມິນຽມ, duplex stainless steel.

ໂຄງສ້າງຂອງທໍ່ລະບາຍນ້ໍາ Submersible Mining Pump

1.Pump

(1) ປັ໊ມ submersible ມີລັກສະນະເປັນ impeller centrifugal ແລະໂຄງສ້າງ vane ຄູ່ມື radial; ໃນ​ລະ​ຫວ່າງ​ການ​ດໍາ​ເນີນ​ງານ​, ຂອງ​ແຫຼວ​ໄດ້​ຖືກ​ກັນ​ໃນ radially ແລະ discharged radially​;
(2) ປັ໊ມ submersible ນີ້ຕົ້ນຕໍປະກອບດ້ວຍ impeller, ວົງການປະທັບຕາ, vanes ຄູ່ມືເທິງແລະຕ່ໍາ, ເທິງແລະຕ່ໍາລະດັບປານກາງ, ພາກ suction, ສ່ວນໄຫຼ, shaft ປັ໊ມ, ຮັບຜິດຊອບ thrust ເທິງ, ແຂນ vane ຄູ່ມື, ແລະພາກສ່ວນການຫັນປ່ຽນລະດັບປານກາງ.
(3​) ຫ້ອງ​ການ​ເຮັດ​ວຽກ​ຂອງ pump ປະ​ກອບ​ດ້ວຍ impeller​, vanes ນໍາ​ທິດ​, ແລະ​ພາກ​ສ່ວນ​ກາງ​. ແຂນຂອງ impeller, bearing, ແລະແຂນເຫຼັກປະກອບເປັນ rotor ປະກອບ, ໃນຂະນະທີ່ bearings ເລື່ອນໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນພາກສ່ວນດູດ, ສ່ວນ discharge, ແລະພາກສ່ວນການຫັນປ່ຽນປານກາງເພື່ອສະຫນັບສະຫນູນການປະກອບ rotor rotating.
(4) ເພື່ອດຸ່ນດ່ຽງກໍາລັງຕາມແກນ, impellers ຖືກຈັດລຽງຕາມຄວາມສອດຄ່ອງ: impeller ເທິງ rotates ຕາມເຂັມໂມງ, ໃນຂະນະທີ່ impeller ຕ່ໍາໄດ້ຖືກຕິດຕັ້ງໃນທິດທາງກົງກັນຂ້າມ. ກໍາລັງທາງແກນທີ່ສ້າງຂຶ້ນໂດຍ impellers ໃນລະຫວ່າງການປະຕິບັດການຍົກເລີກເຊິ່ງກັນແລະກັນ, ແລະຜົນບັງຄັບໃຊ້ຕາມແກນທີ່ຕົກຄ້າງແມ່ນເກີດມາຈາກ thrust bearing ທີ່ເຊື່ອມຕໍ່ກັບມໍເຕີ, ດັ່ງນັ້ນການຍືດອາຍຸການບໍລິການຂອງຫນ່ວຍງານ.
(5) rotor ແມ່ນ positioned ໂດຍໃຊ້ radial shoulder ຂອງປໍ້າເຊື່ອມຕໍ່ເພື່ອສອດຄ່ອງກັບ motor bearing coupling, ແລະ secured axially ກັບ bolts ເພື່ອສ້າງເປັນການເຊື່ອມຕໍ່ rigid.

2.ໂຄງສ້າງມໍເຕີ

(1​) motor ປະ​ກອບ​ດ້ວຍ stator​, rotor​, ຂ້າງ​ເທິງ​ແລະ​ຕ​່​ໍ​າ bearings ນໍາ​ທິດ​, bearings thrust​, ຖານ​, ປະ​ທັບ​ຕາ​ການ​ຂະ​ຫຍາຍ shaft​. ການປະກອບ, ແລະອົງປະກອບອື່ນໆ.

(2) ການຂະຫຍາຍ shaft motor ແມ່ນຜະນຶກເຂົ້າກັນໂດຍໃຊ້ປະທັບຕານ້ໍາມັນຢາງທີ່ເສີມແລະປະທັບຕາກົນຈັກ.

(3) ພົກຍ່ຽວຂະຫຍາຍຢາງໄດ້ຖືກຕິດຕັ້ງຢູ່ດ້ານລຸ່ມຂອງມໍເຕີເພື່ອດຸ່ນດ່ຽງຄວາມກົດດັນລະຫວ່າງມໍເຕີ ຢູ່ຕາມໂກນພາຍໃນແລະນ້ໍາພາຍນອກໃນເວລາທີ່ການຂະຫຍາຍຄວາມຮ້ອນແລະການຫົດຕົວເກີດຂື້ນພາຍໃນມໍເຕີຫຼືໃນເວລາທີ່ ລະດັບນ້ໍາພາຍນອກມີການປ່ຽນແປງ. ສ່ວນຕ່ໍາຂອງມໍເຕີແມ່ນ lined ດ້ວຍແຜ່ນ galvanized corrosion ທົນທານຕໍ່ ໂລຫະ.

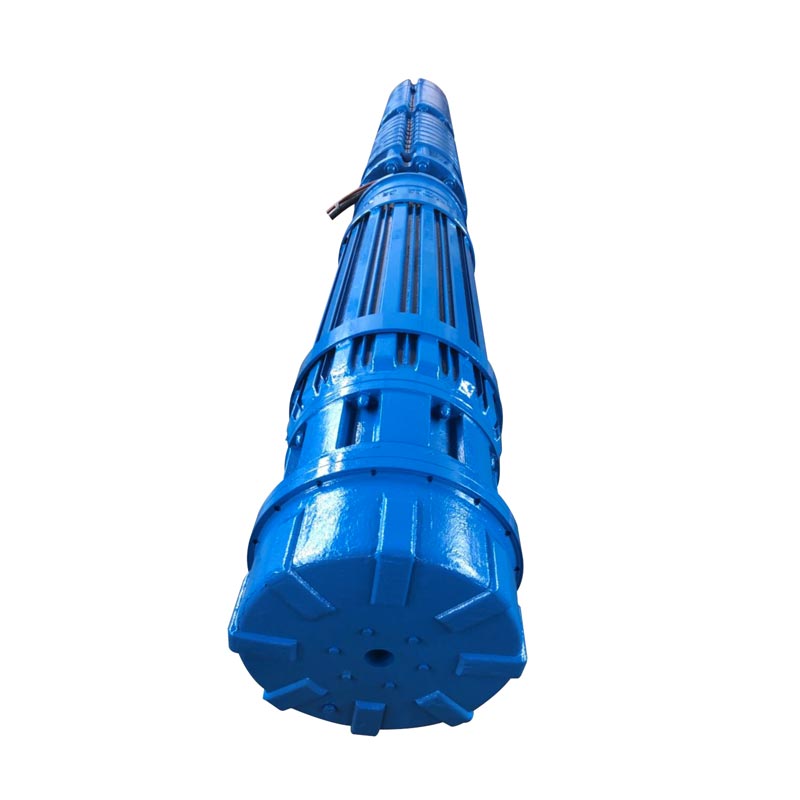

(4) ດ້ານນອກຂອງທີ່ຢູ່ອາໄສຂອງມໍເຕີມີ fins cooling ແລະຊ່ອງທາງນ້ໍາເຢັນ. ໃນລະຫວ່າງການປະຕິບັດງານ, ໄດ້ ພາຍໃນຂອງມໍເຕີແມ່ນເຕັມໄປດ້ວຍນ້ໍາ, ເຊິ່ງໄຫຼວຽນໂດຍ impeller ຢູ່ດ້ານລຸ່ມຂອງ rotor ເພື່ອຮັບປະກັນ. ອຸນຫະພູມພາຍໃນທີ່ເປັນເອກະພາບ. ໃນເວລາດຽວກັນ, ນ້ໍາຄວາມໄວສູງທີ່ໄຫຼຜ່ານດ້ານນອກຂອງມໍເຕີ dissipates ຄວາມ​ຮ້ອນ​ຈາກ​ເຮືອນ​ຢູ່​, ຄີ​ເຮັດ​ຄວາມ​ເຢັນ​, ແລະ​ຫນ້າ​ຊ່ອງ​ນ​້​ໍ​າ​.

(5) ປ່ຽງ stator ຂອງມໍເຕີໃຊ້ສາຍໄຟຟ້າແຮງດັນສູງ, ທົນທານຕໍ່ນ້ໍາ, ເຊິ່ງສະຫນອງອຸນຫະພູມທີ່ດີເລີດ. ຄວາມຕ້ານທານແລະຄຸນສົມບັດ insulation. ສາຍ winding ແມ່ນເຊື່ອມຕໍ່ກັບສາຍໄຟແຮງດັນສູງ, ທົນທານຕໍ່ນ້ໍາ. ນອກຈາກນັ້ນ, ເຊັນເຊີອຸນຫະພູມແມ່ນຕິດກັບຫນ້າດິນຂອງປາຍ winding ເພື່ອຕິດຕາມກວດການ້ໍາ ອຸນ​ຫະ​ພູມ​ປະ​ມານ​ພວກ​ເຂົາ​. ເຊັນເຊີອຸນຫະພູມແມ່ນເຊື່ອມຕໍ່ກັບສາຍສີ່ແກນ; ສາຍທັງສອງຖືກສົ່ງຜ່ານຮູອອກຈາກສາຍເຄເບີ້ນຢູ່ໃນຄູ່ມືດ້ານເທິງ ທີ່ຢູ່ອາໃສ bearing.

(6) rotor ແມ່ນຂອງປະເພດກະຮອກ-cage, cage ເຮັດດ້ວຍ conductors ທອງແດງ.

(7) ທີ່ຢູ່ອາໃສ bearing ຄູ່ມືເທິງແລະຕ່ໍາແມ່ນເຫມາະກັບ Shell bearing, ແລະ thrust bearing ໄດ້ຖືກຕິດຕັ້ງຢູ່. ປາຍຕ່ໍາຂອງ rotor ໄດ້. ການປະກອບ thrust bearing ປະກອບດ້ວຍລູກປືນ thrust ເທິງແລະຕ່ໍາແລະ sliding ເປັນ ແຜ່ນ, ເຊິ່ງຖືກນໍາໃຊ້ເພື່ອສະຫນັບສະຫນູນກໍາລັງຕາມແກນ; ເກິດ thrust ເທິງແມ່ນປະເພດເປັນຮູບວົງມົນ, ໃນຂະນະທີ່ຕ່ໍາ ແຮງດັນແມ່ນປະເພດຂະແຫນງການແບ່ງສ່ວນ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ການຂຸດຄົ້ນຖ່ານຫີນ

ການກໍາຈັດນ້ໍາໃຕ້ດິນຢ່າງມີປະສິດທິພາບຈາກບໍ່ຖ່ານຫີນໃຕ້ດິນ.

ການຂຸດຄົ້ນໂລຫະ

ເຫມາະສໍາລັບລະບົບລະບາຍນ້ໍາທອງແດງ, ຄໍາ, ກົ່ວ, ແລະເພັດ.

Open-Pit Mining

ຈັດການການສະສົມຂອງຝົນຕົກແລະການຄວບຄຸມນ້ໍາໃຕ້ດິນໃນຂຸມຂຸດຄົ້ນບໍ່ແຮ່ຂະຫນາດໃຫຍ່.

ການຂຸດຂຸມຝັງດິນເລິກ

ການຕັ້ງຄ່າຄວາມກົດດັນສູງສໍາລັບການດໍາເນີນງານໃຕ້ດິນເລິກ.

FAQ

Q1: ປະເພດໃດແດ່ຂອງນ້ໍາສາມາດເປັນເຄື່ອງສູບ submersible ຂຸດຄົ້ນບໍ່ແຮ່ຈັດການ?

ປັ໊ມໄດ້ຖືກອອກແບບສໍາລັບນ້ໍາຂຸດຄົ້ນບໍ່ແຮ່ທີ່ມີນ້ໍາໃຕ້ດິນ, ຂີ້ຕົມ, ແລະອະນຸພາກທີ່ໂຈະ. ການຄັດເລືອກວັດສະດຸ ສາມາດໄດ້ຮັບການປັບແຕ່ງຕາມເງື່ອນໄຂນ້ໍາ.

Q2: ທໍ່ລະບາຍນ້ໍາ submersible ສາມາດເຮັດວຽກໄດ້ເລິກເທົ່າໃດ?

ອີງຕາມການຕັ້ງຄ່າ, ປັ໊ມສາມາດບັນລຸຫົວການຈັດສົ່ງໄດ້ເຖິງ 1500 ແມັດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຂຸດຄົ້ນບໍ່ແຮ່ເລິກ. ຄໍາຮ້ອງສະຫມັກລະບາຍນ້ໍາ.

Q3: ວັດສະດຸໃດທີ່ມີຢູ່ສໍາລັບປັ໊ມຂຸດຄົ້ນບໍ່ແຮ່?

ວັດສະດຸທົ່ວໄປປະກອບມີທາດເຫຼັກສຽງໂຫວດທັງຫມົດ, ທາດເຫຼັກ ductile, bronze, bronze ອາລູມິນຽມ, ແລະ duplex stainless steel. ໄດ້ ການຄັດເລືອກແມ່ນຂຶ້ນກັບຄວາມຕ້ອງການ corrosion ແລະການຂັດ.

Q4: ປັ໊ມສາມາດຖືກປັບແຕ່ງສໍາລັບການຂຸດຄົ້ນບໍ່ແຮ່ທີ່ແຕກຕ່າງກັນບໍ?

ແມ່ນແລ້ວ. Pump ປະສິດທິພາບໄຮໂດຼລິກ, ແຮງດັນຂອງມໍເຕີ, ພະລັງງານ, ວັດສະດຸ, ແລະການຕັ້ງຄ່າສາມາດຖືກປັບແຕ່ງຕາມ ຄວາມຕ້ອງການໂຄງການ.
